Dodawanie siatki odniesienia do mapy

Do mapy w obszarze papieru można dodać układ odniesienia. Siatki kartograficzne i siatki odniesienia należą do układów odniesienia. Siatka odniesienia to siatka nakładana na mapę. Siatka składa się z linii geograficznych, takich jak południki i równoleżniki.

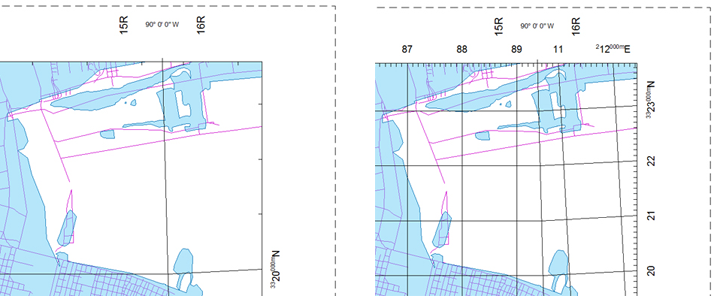

Siatka może zawierać więcej lub mniej szczegółów.

Aby dodać układ odniesienia do mapy, wykonaj następujące czynności:

  1. Przełącz na kartę układu.
  2. Na wstążce kliknij Narzędzia układu > Układ odniesienia > Utwórz .
  3. Wybierz rzutnię dla układu odniesienia. Zostaje wyświetlone okno dialogowe Utwórz układ odniesienia.
  4. W oknie dialogowym Utwórz układ odniesienia określ następujące właściwości:
    • Szablon układu odniesienia: wybierz schemat literowania dla siatki odniesienia. Użyj układu współrzędnych opartego na długości i szerokości geograficznej, wojskowego układu odniesienia siatki (MGRS), narodowego układu współrzędnych Stanów Zjednoczonych (USNG) lub układu współrzędnych bieżącej mapy.
    • Skala: wybierz rzeczywistą skalę widoku dla siatki odniesienia.
    • Dokładność: wybierz dokładność linii siatki.
      Opcje dokładności mogą się różnić, zależnie od jednostek używanych przez układ odniesienia:
      • Wojskowy układ odniesienia siatki (MGRS): stały zestaw dokładności w metrach lub strefy siatki
      • Kątowy (np. układ współrzędnych oparty na długości i szerokości geograficznej): stały zestaw stopni
      • Liniowy (np. narodowy układ współrzędnych Stanów Zjednoczonych): stały zestaw odległości
      • Nieznany: jednostki obszaru mapy, umożliwia dostosowanie 4 - 5 poziomych linii siatki
      Program Zestaw narzędzi AutoCAD Map 3D umożliwia narysowanie linii siatki przy określonym poziomie dokładności. Znaczniki są generowane automatycznie. Dla kątowych linii siatki znaczniki będą występować w odstępach 1/5; dla liniowych linii siatki znaczniki będą występować w odstępach 1/10. Np. jeśli dla układu opartego na długości i szerokości geograficznej linie siatki zostaną określone co 10 stopni, znaczniki będą rozmieszczone co 2 stopnie między liniami siatki.
  5. Kliknij przycisk OK.

    Siatka jest wyświetlona w układzie. Etykiety siatki są obiektami typu WTEKST i można je przenosić lub edytować niezależnie.
