Operacje Czyszczenie rysunku używane są do wykrywania błędów mapy (na przykład powielających się obiektów, niedociągnięć lub obiektów o długości zerowej) uproszczenia złożonych map dwuwymiarowych, wygładzania oraz dodawania polilinii trójwymiarowych. Należy wykonać kopię zapasową swoich danych przed rozpoczęciem czyszczenia mapy, ponieważ operacja Czyszczenie rysunku może zmienić dane.
Aby osiągnąć najlepsze wyniki, należy przeprowadzać operacje czyszczenia pojedynczo lub ograniczyć pozostałe czynności do minimum.
Poniższa tabela przedstawia przykłady problemów, które może naprawić operacja Czyszczenie rysunku.
| Przed czyszczeniem mapy | Po czyszczeniu mapy | Opis problemu | Operacja czyszczenia |
|---|---|---|---|
|
|
Obiekty powielone | Usuń powielone obiekty |
|
|
Krótkie obiekty | Wymaż krótkie elementy |
|
|
Przecinające się elementy | Przerwij przecinające się elementy |
|
|
Niedociągnięcia | Wydłuż niedociągnięcia |
|
|

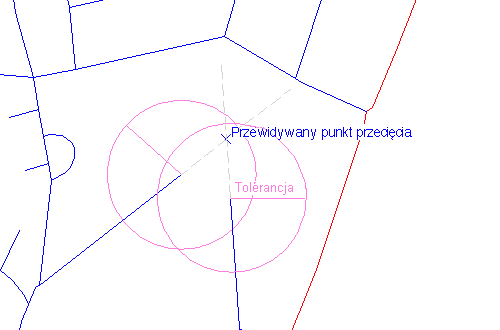

Obiekty mogą być rozszerzone wzdłuż ich naturalnej linii aby zbiegały się w określonym punkcie | Widoczne przecięcie |
|
|
Skupisko węzłów | Zastąp skupisko węzłów jednym węzłem |
|
|
Węzły pozorne | Usuń węzły pozorne |
|
|
Obiekty wiszące lub przeciągnięcia | Wymaż elementy wiszące |
|
|
Uproszczenie liniowych obiektów dwuwymiarowych | Uprość obiekty |
|
|
Obiekty o zerowej długości | Obiekty o zerowej długości. |
|
|
|
Zbyt wiele lub zbyt mało wierzchołków polilinii trójwymiarowej | Wygładź polilinie |
Kolejność operacji czyszczenia
Kolejność wykonywania operacji czyszczenia wpływa na rezultat ostateczny. Kolejność wyświetlania można zmieniać przeciągając elementy w górę lub w dół listy. Czynność z górnej części listy wykonywana jest jako pierwsza.
Ustawianie opcji czyszczenia
Ustawiaj opcje czyszczenia dla każdej operacji pojedynczo. Aby uzyskać więcej informacji, zobacz tematy pomocy o każdej akcji czyszczenia.
Czyszczenie dla topologii
Niektóre rodzaje błędów muszą być skorygowane przed zbudowaniem topologii. Tabela poniżej zawiera błędy, które powinny być wzięte pod uwagę podczas tworzenia topologii sieci lub regionów. Zazwyczaj topologie węzłów nie wymagają czyszczenia.
| Błąd | Topologia sieci | Topologia regionów |
|---|---|---|
| Obiekty powielone | Należy usunąć | Należy usunąć |
| Krótkie obiekty liniowe | Można usunąć | Można usunąć |
| Krzyżowanie się obiektów liniowych | Sprawdzić poprawność obiektu. Zobacz temat Tworzenie topologii sieci. | Należy usunąć |
| Niedociągnięcia | Należy usunąć | Należy usunąć |
| Skupisko węzłów | Należy usunąć | Należy usunąć |
| Węzły pozorne | Można usunąć | Można usunąć |
| Obiekty wiszące lub przeciągnięcia | Sprawdzić poprawność obiektu. Można usunąć | Należy usunąć |
| Uprość elementy liniowe | Można zastosować | Można zastosować |
| Obiekty o zerowej długości | Należy usunąć | Należy usunąć |
Dodatkowo jeśli zamknięte polilinie (wieloboki) nie zawierają centroid, zanim zostaną użyte w topologii, należy utworzyć dla nich centroidy.
Uwagi
- Operacja Czyszczenie rysunku wpływa na obiekty umieszczone na warstwach wyłączonych. Nie wpływa ono na obiekty umieszczone na warstwach zablokowanych. Zaleca się, aby operacje czyszczenia rysunku były uruchamiane po kolei na poszczególnych warstwach lub na wybranym zbiorze warstw. Należy unikać stosowania automatycznego czyszczenia wszystkich obiektów na wszystkich warstwach.
- Wszystkie narzędzia z wyjątkiem Wygładź polilinie pracują jedynie na dwóch wymiarach ignorując wartości Z. Jeśli używane jest narzędzie dwuwymiarowe, dane Z (oznaczające poziomy) mogą ulec zniszczeniu podczas przetwarzania obiektów na innych poziomach.
