Nowości w programie Revit 2024

Poznaj nowe funkcje dostępne w najnowszej wersji programu Autodesk Revit. Szczegółowe informacje techniczne zawierają uwagi do wydania.

Wydanie 2024.1

Wyróżnione funkcje

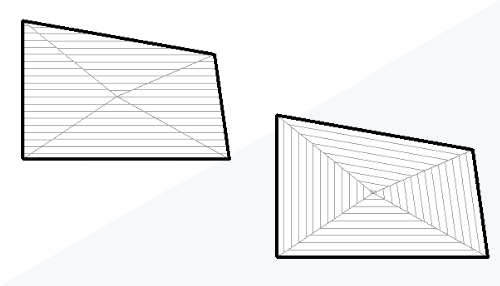

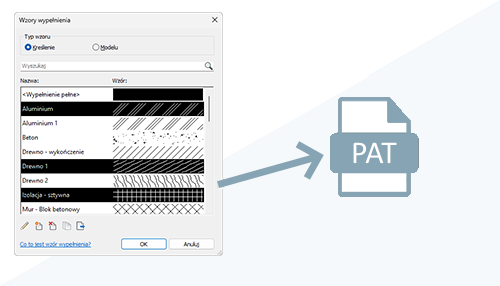

Eksportowanie wzorów wypełnienia

Eksportuj wzory kreślarskie i wzory modelu z modelu do pliku PAT.

Upraszczanie modelu terenu

Pomysł społeczności: Zmniejsz liczbę punktów używanych do generowania elementów bryły terenu.

Edycja kształtu: ulepszenie linii podziału

Pomysł społeczności: Elementy sterujące umieszczeniem na karcie kontekstowej umożliwiają sterowanie rzędnymi linii podziału podczas edycji kształtów elementów.

Style wizualne w podglądzie typu

Aby lepiej zwizualizować sposób wyświetlania elementu w modelu, należy zastosować styl wizualny do elementu w oknie dialogowym Właściwości typu.

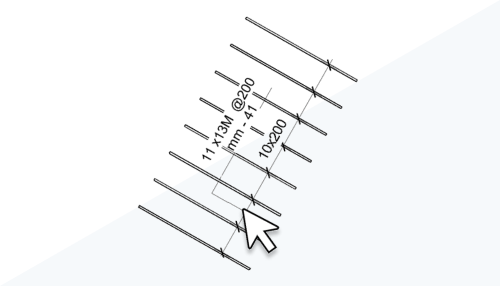

Automatyczne umieszczanie oznaczeń dla opisów wielu rozkładów zbrojenia

Opisy wielu rozkładów zbrojenia można umieszczać szybciej. Oznaczenie jest zorientowane równolegle do linii wymiarowej i przy określonym odsunięciu.

Intuicyjna edycja długości segmentu zbrojenia

Długości segmentów zbrojenia można edytować bezpośrednio w obszarze rysunku w widokach 2D lub 3D, aby ułatwić detalowanie zbrojenia.

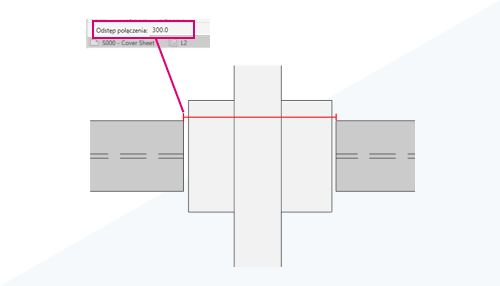

Dzielenie z odstępem dla słupów i ram konstrukcyjnych

Używanie narzędzi Podziel element i Podziel z odstępem w przypadku wszystkich słupów i ram konstrukcyjnych umożliwia szybsze modelowanie w różnych sytuacjach wymagających podziału.

Parametry kształtu przekroju konstrukcyjnego w oznaczeniach

Parametry kształtu przekroju konstrukcyjnego umożliwiają dostosowanie etykiet oznaczeń ram konstrukcyjnych.

Więcej funkcji

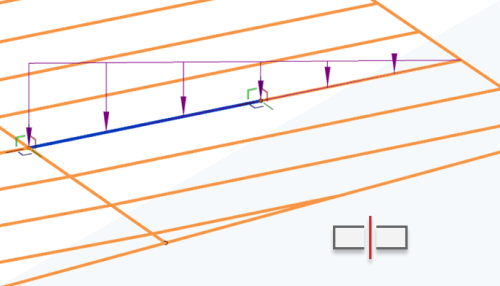

Przycinanie lub wydłużanie elementów analitycznych konstrukcji

W przypadku elementów analitycznych konstrukcji można używać narzędzi Przytnij i Wydłuż, aby zwiększyć wydajność modelowania.

Dzielenie analitycznych elementów konstrukcyjnych

W przypadku analitycznych elementów konstrukcyjnych można używać narzędzia Podziel element, aby zwiększyć wydajność modelowania.

Aktualizacje dodatku Dynamo 2.18

W dodatku Dynamo 2.18 wprowadzono zestaw ulepszonych węzłów wykresu do wizualizacji danych, ulepszenia w obsłudze edytora skryptów w języku Python, szybki sposób zmiany rozmiaru biblioteki węzłów i wiele innych funkcji.

Udoskonalenia nawigacji w Przeglądarce projektu

Przytrzymaj klawisz Ctrl i przewiń kółkiem, aby powiększyć zawartość Przeglądarki projektu. Po zakończeniu wyszukiwania używaj klawiszy strzałek, aby przechodzić w górę i w dół w wynikach wyszukiwania.

Zapamiętywanie stosowania reguł powierzchni

Ustawienie Zastosuj reguły powierzchni jest zapamiętywane, a wartość domyślna jest dostosowywana.

Zmienianie wyrównania tekstu dla wielu wybranych elementów

Pomysł społeczności: Wyrównanie tekstu dla wielu elementów tekstu można zmienić jednocześnie za pomocą wstążki.

Ostrzeżenia dotyczące usuwania widoków w modelach współdzielonych

Aby pomóc uniknąć utraty danych podczas usuwania widoków w modelach współdzielonych, komunikat ostrzegawczy zapewnia dodatkowe informacje na temat przywracania usuniętego widoku w modelu współdzielonym.

Wydanie 2024

Wyróżnione funkcje

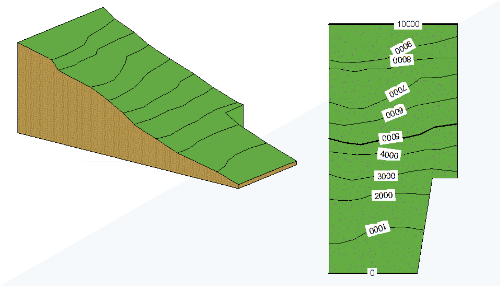

Bryły terenu

Pomysł społeczności: Elementy topograficzne można tworzyć jako geometrię bryłową.

Motyw ciemny programu Revit

Pomysł społeczności: Program Revit obsługuje motyw ciemny interfejsu użytkownika pierwszego poziomu, w tym dla palety Właściwości, Przeglądarki projektu, paska opcji, paska sterowania widokiem i paska stanu. Można też ustawić motyw obszaru rysunku Ciemny lub Jasny zarówno za pomocą wstążki, jak i w oknie dialogowym Opcje.

Wyrównywanie wzorów powierzchni

Pomysł społeczności: Narzędzie Wyrównaj pozwala wyrównać wzory powierzchni na elementach edytowanych za pomocą kształtu. Wzory mogą być wyrównywane względem całej powierzchni. Można też oddzielnie wyrównywać powierzchnie poddane triangulacji.

Udoskonalenia dotyczące docięć obiektów geometrycznych

Pomysł społeczności: Włączono obsługę cięcia w środowisku projektu dla dodatkowych kategorii.

Wyszukiwanie w Przeglądarce projektu

Pomysł społeczności: W górnej części Przeglądarki projektu jest teraz dostępna funkcja wyszukiwania.

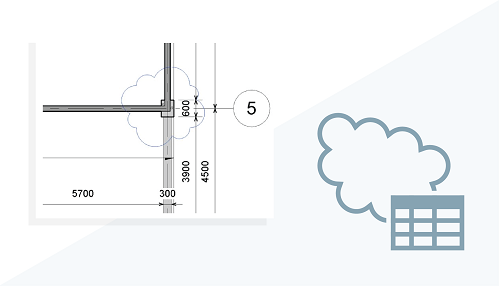

Zestawienie chmurek rewizji

Pomysł społeczności: Zestawienia chmurek rewizji przyspieszają zarządzanie informacjami o parametrach chmurek rewizji.

Łączenie modeli koordynacyjnych

Pomysł społeczności: Program pozwala wizualnie porównywać modele z różnych dziedzin i etapów projektu. W widokach 3D można porównywać wizualnie modele współpracy utworzone w programie Revit lub innych narzędziach do modelowania w celach koordynacyjnych.

Punkty przyciągania dla modeli koordynacyjnych

Pomysł społeczności: Punkty przyciągania umożliwiają łatwe modelowanie w kontekście, mierzenie między dwoma odniesieniami na podstawie punktów modelu koordynacyjnego lub lepsze pozycjonowanie modelu koordynacyjnego.

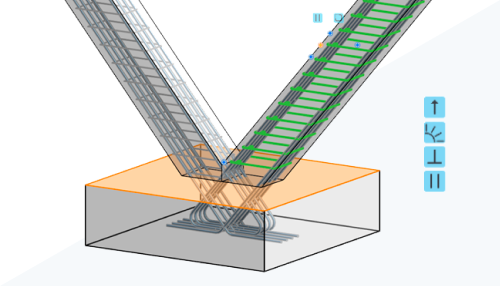

Więcej opcji wyrównania ścieżki dla dowolnego kształtu zbrojenia

Wybierz sposób wyrównania prętów w rozkładzie, a także ustaw pręty w rozkładzie jako równoległe do płaskiej powierzchni wybranej w wiązaniu Wyrównaj/Zamknij.

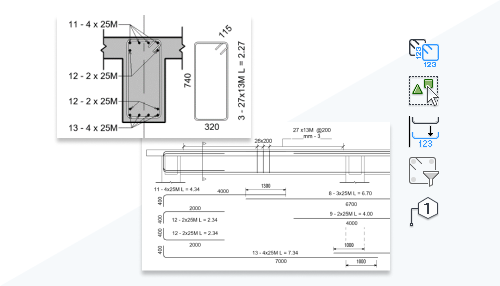

Szczegóły gięcia pręta na rysunkach zbrojenia

Pomysł społeczności: Dodaj szczegóły gięcia do rysunków zbrojenia w celu utworzenia dokładnych instrukcji gięcia prętów i instalacji.

Szczegóły gięcia pręta w zestawieniach

Pomysł społeczności: Utwórz czytelne instrukcje produkcyjne, dodając zestawienia gięć prętów ze szczegółami gięcia kształtów, które dokładnie przedstawiają geometrię prętów.

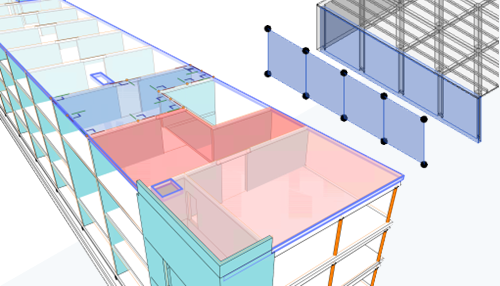

Niestandardowe skojarzenie elementów fizycznego i analitycznego

Utwórz wiele skojarzeń między elementami, aby lepiej koordynować aktualizacje między modelami fizycznymi i analitycznymi.

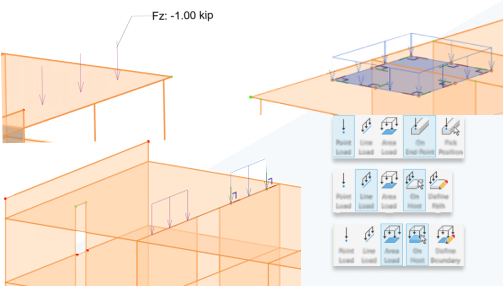

Ulepszone obciążenia analityczne

Stosuj obciążenia konstrukcyjne na panelach i elementach analitycznych na zdefiniowanych powierzchniach obiektu nadrzędnego.

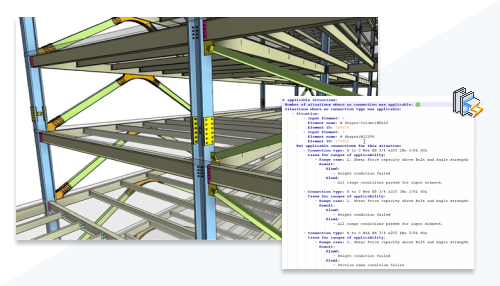

Raport wyników szczegółowych dla reguł automatyzacji połączeń

Informacje wygenerowane w raporcie szczegółowym pozwalają lepiej zarządzać połączeniami stalowymi.

Obliczenia przepływu i ciśnienia dla części produkcyjnych MEP

W celu zintegrowania procesów projektowych i produkcyjnych do części produkcyjnych segmentów prostych dodano obliczenia przepływu i spadku ciśnienia. Wyniki te są dostępne tylko dla prostych odcinków.

Tworzenie analitycznego modelu energetycznego przy użyciu elementów w widoku 3D

Użyj zakresu przekroju, filtrów widoku lub nadpisań widoczności/grafiki, aby wyświetlić w widoku 3D tylko te elementy, które mają być uwzględniane podczas generowania analitycznego modelu energetycznego.

Więcej funkcji

Insight — Tech Preview

Usługa Insight — Tech Preview dostarcza architektom informacji na temat wpływu wbudowanego śladu węglowego już na wczesnych etapach projektowania.

Zarządzanie pamięcią podręczną współpracy modeli w chmurze

Pomysł społeczności: Aby ułatwić zarządzanie pamięcią podręczną modeli w chmurze, można określić ścieżkę folderu w oknie dialogowym Opcje.

Styl wizualny Tekstury

Nowy styl wizualny Tekstury pozwala zastosować teksturę renderowanych materiałów bez efektów oświetlenia.

Udoskonalenia kolejności wyświetlania

Pomysł społeczności: Kolejność wyświetlania elementów 2D w rodzinach jest wizualnie taka sama w edytorze rodzin, w projekcie, podczas generowania pliku PDF oraz przy drukowaniu.

Uzyskiwanie dostępu do właściwości obiektu modelu koordynacyjnego

Wybierz poszczególne obiekty koordynacji i uzyskaj dostęp do ich właściwości.

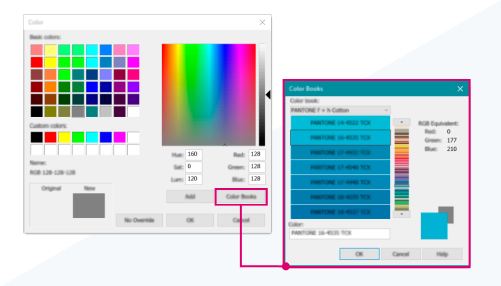

Okno dialogowe Palety kolorów

Określ kolory przy użyciu palet kolorów innych firm albo zdefiniowanych przez użytkownika.

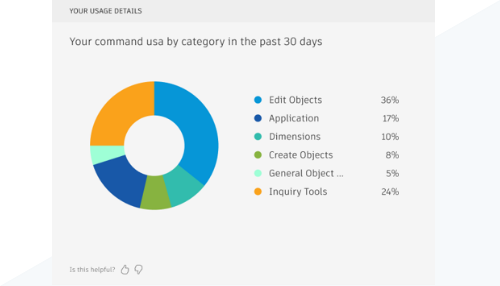

Moje spostrzeżenia w narzędziach głównych programu Revit

Moje spostrzeżenia prezentowane w narzędziach głównych programu Revit zawierają informacje na temat używania oprogramowania i sugestie dotyczące poprawy komfortu pracy.

Unowocześnienie interfejsu użytkownika

Pomysł społeczności: Ponad 2000 ikon zastąpiono nowymi, unowocześnionymi wersjami.

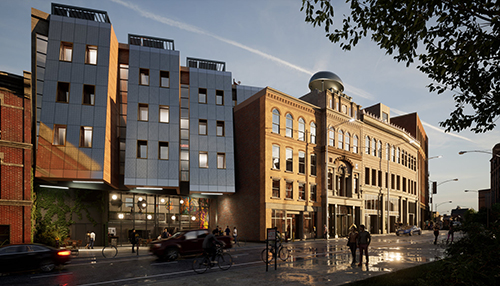

Nowy model przykładowy i szablony projektu

Użyj przykładowego modelu, aby dowiedzieć się więcej na temat funkcji i procesów roboczych. Zaktualizowane szablony projektów ułatwiają rozpoczęcie projektów i tworzenie własnych szablonów.

Udoskonalenia przenoszenia z programu Revit do oprogramowania Twinmotion

Do menu rozwijanego programu Twinmotion dodano funkcję synchronizacji automatycznej.

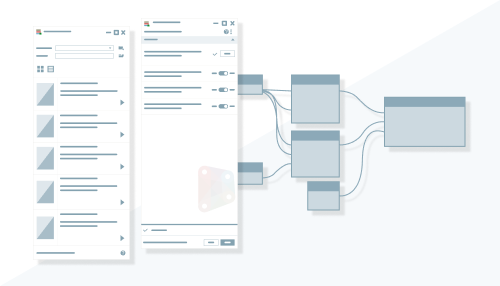

Odtwarzacz Dynamo

Odtwarzacz Dynamo dla programu Revit 2024 umożliwia wyświetlanie problemów i zależności wykresów oraz dodawanie obrazów wyjściowych. Zawiera też nowe wykresy przykładowe.

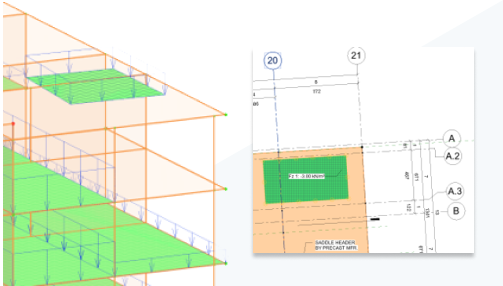

Wzory i kolory konstrukcyjnych obciążeń powierzchniowych

Wzory obciążeń powierzchniowych można dokumentować w rzutach bezpośrednio z poziomu danych modelu analitycznego — obciążeń konstrukcyjnych.

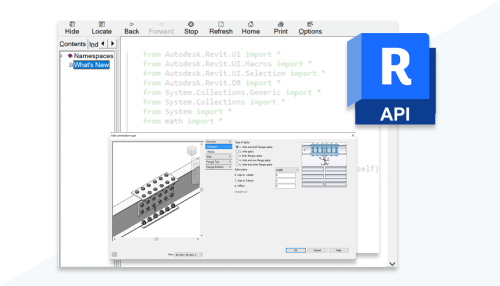

Ulepszona dokumentacja zestawu SDK połączeń stalowych

Dokumentacja interfejsu API programu Revit zawiera szczegółowe wskazówki dotyczące rozszerzania funkcji połączeń stalowych oraz nowe przykłady dotyczące interfejsu API.

Uruchamianie analiz oświetlenia naturalnego z dokładnością w sekundach

Pomysł społeczności: Podczas przeprowadzania analizy oświetlenia naturalnego dostępne są teraz mniejsze przedziały czasu mierzone w sekundach.

Uzyskiwanie dostępu do ustawień słońca na wstążce

Pomysł społeczności: Dostęp do okna dialogowego Ustawienia słońca można uzyskać bezpośrednio na wstążce.

Trajektoria słońca w widokach perspektywicznych

Pomysł społeczności: W widoku perspektywicznym są teraz dostępne operacje przeciągania i upuszczania w celu edycji.

Przełączanie orientacji strzemienia dla rozkładu wyrównanego dowolnego kształtu zbrojenia

Orientację strzemienia dla dowolnego kształtu zbrojenia w rozkładzie wyrównanym można przełączać, naciskając klawisz spacji.

Zmienianie rozmiaru wszystkich wierszy w zestawieniach umieszczonych na arkuszach

Można teraz zmieniać rozmiar wszystkich wierszy w zestawieniu umieszczonym na arkuszu, aby uzyskać czytelną reprezentację zawartości, w tym tekstu, obrazów lub grafiki.

Otwieranie arkusza bezpośrednio z obszaru rysunku

Teraz można otwierać arkusze bezpośrednio z menu kontekstowego obszaru rysunku widoku.

Umieszczanie wielu widoków i zestawień

Na arkuszu można umieścić jednocześnie wiele widoków i zestawień, przeciągając je z Przeglądarki projektu lub wybierając wiele elementów w oknie dialogowym Wybierz widok.

Dodatkowe okna dialogowe o zmiennym rozmiarze

Ulepszono dwadzieścia jeden okien dialogowych, dzięki czemu można zmieniać ich rozmiar podczas pracy.

Sortowanie parametrów projektu

Parametry projektu są sortowane alfabetycznie w oknach dialogowych typu i właściwości wystąpienia.

Parametr wysokości zakresu modelu

Ustaw wysokość zakresu modelu po jego umieszczeniu.

Obciążenia na żądanie i współczynniki zapotrzebowania dla analitycznych komponentów elektrycznych

Można określić klasyfikację obciążenia dla każdego obciążenia analitycznego i zastosować współczynnik zapotrzebowania dla analitycznych komponentów elektrycznych.

Definiowanie zestawów obciążeń dla obciążeń niepokrywających się

Dodaj zestaw obciążeń i jako ilość ustaw Nieaktywne, jeśli chcesz wykluczyć obciążenia niepokrywające się z obliczeń obciążenia na żądanie.

Żebra kanałów produkcyjnych MEP

Pomysł społeczności: Projektanci szczegółów elementów produkcyjnych MEP mogą dodawać żebra do poszczególnych kanałów modelu.

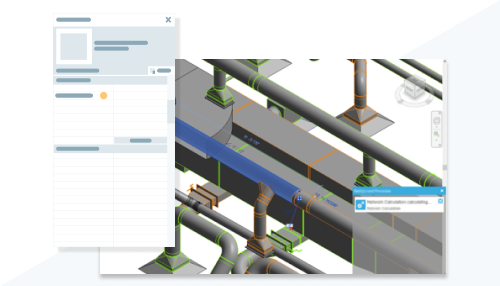

Obliczenia oparte na sieci dla kanałów w projekcie

Aby zintegrować procesy projektowe i produkcyjne, dla projektowanych kanałów dostępne są obliczenia przepływu i spadku ciśnienia oparte na sieci.

Dodano zachowywanie orientacji opisu do urządzeń nawiewnych

Pomysł społeczności: Kategoria Urządzenia nawiewne może teraz wyświetlać symbol opisu przy użyciu parametru rodziny Zachowaj orientację opisu.
