Utilize o item Plano Paralelo Capturado para construir um plano paralelo a um plano de referência que atravessa um ou mais pontos capturados.
Para criar um Plano Paralelo Capturado:
- Abra um Grupo Geométrico no Diagrama de Sequência.
- Clique na guia Geometria > painel Planos > Capturado > Plano Paralelo Capturado.
O diálogo Plano Paralelo Capturado apresenta as seguintes áreas:
Nome — Insira um nome para o item. O nome é utilizado na sequência de inspeção, nas guias Relatório e Info e ao referenciar o item em outros itens.
Usar nominais — Selecione essa caixa de verificação para inserir ou modificar as nominais do item, e para comparar as medições do item com seus valores nominais. Desfaça a seleção para desabilitar comparações com as nominais do item.
Quando esta caixa estiver selecionada, um indicador Dentro da tolerância
ou Fora da tolerância
será exibido no ícone do item medido na sequência de inspeção. A borda da legenda do item será colorida para indicar se as medidas estão dentro da tolerância, e os valores de tolerância, nominal, desvio e erro do item serão exibidos no relatório.
Quando essa caixa de verificação não está selecionada, as caixas Nominal são desabilitadas, nenhum indicador de tolerância é exibido e nenhum valor de tolerância, nominal, desvio e erro é exibido no relatório para esse item.
e selecione da Entidade CAD. Para substituir as nominais pelas medições do item na medição atual, clique no botão e selecione Da Medição Ativa.
Visível — Selecione essa caixa de verificação para exibir o item na tela CAD.
Saída no relatório — Selecione essa caixa de verificação para incluir o item no relatório.
Sistema de coordenadas — Selecione o Alinhamento com relação ao qual as medições do item devem ser reportadas.
Para especificar o alinhamento durante a inspeção, selecione <Alinhamento Ativo>. Você pode então selecionar o alinhamento na lista Alinhamento Ativo, ou adicionar um item de Alinhamento Ativo à sequência de inspeção.
Condição de material — Selecione Média, Condição de Máximo Material ou Condição de Mínimo Material para especificar o método que você deseja utilizar para determinar a posição do plano.
Você pode construir uma linha ou plano paralelo a um item existente, por pontos capturados. Selecione:

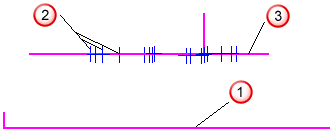

- Média para criar uma linha ou plano que atravessa a altura média dos pontos capturados. Por exemplo:
Plano de referência
Pontos capturados

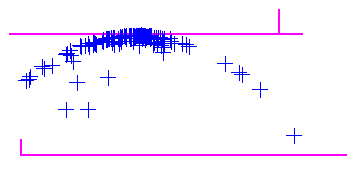

Novo plano - Condição de Máximo Material para criar uma linha ou plano que atravessa o ponto mais distante do item de referência. Isso posiciona o item no ponto mais alto de um postiço.

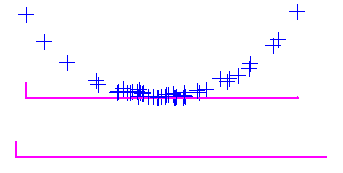

- Condição de Mínimo Material para criar uma linha ou plano que atravessa o ponto mais próximo do item de referência. Isso posiciona o item no ponto mais baixo de um furo.
Ocultar informação de sinal — Selecione essa caixa de seleção para reportar a medição de distância como um valor absoluto. Desfaça a seleção para reportar a medição de distância como um valor positivo ou negativo com relação ao vetor do plano de referência.
Plano de referência — Selecione o plano que você deseja utilizar para criar o plano paralelo.
para Vetor normal — Especifique o vetor normal do plano.
Distância — Especifique a distância nominal perpendicular entre o ponto capturado e o plano de referência.
Fontes de Ponto — Selecione essa guia para utilizar pontos capturados de outros itens para medir esse item.
Por exemplo, você pode utilizar a guia para criar um cilindro medido pela combinação das medições de círculos capturados na parte superior e inferior da figura.
Para especificar as fontes para os pontos capturados, selecione um ou mais itens na lista Fontes disponíveis e então clique em
para adicioná-los à lista Fontes selecionadas.
Para remover fontes, selecione os itens na lista Fontes selecionadas e então clique em
.
Clique OK para fechar o diálogo e salvar suas alterações.
