Editando um chanfro sólido

Você pode editar um chanfro existente ou editar múltiplos chanfros.

Para editar um chanfro:

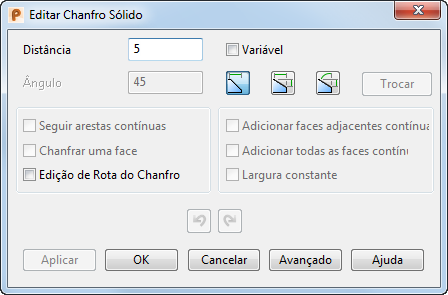

1. Clique duas vezes no ícone Figura de chanfro na árvore para exibir o diálogo Chanfro Sólido.



2. Utilize o diálogo para editar o chanfro. Você pode:
   • Alterar um chanfro de distância variável para um chanfro de distância constante. Desmarque a opção Variável e insira um novo valor na caixa Distância.
   • Alterar um chanfro de distância constante para um de distância variável. Selecione Avançado para exibir o diálogo Chanfro de Distância Variável ou selecione a opção Variável e insira novos valores de distância ao longo do chanfro.
   • Selecione uma das seguintes opções para recriar o chanfro utilizando:

     — uma única distância.

     — duas distâncias.

     — uma distância e um ângulo.

   • Editar o caminho do chanfro. Clique em Edição de Rota do Chanfro. O caminho original do chanfro é destacado; ajuste o caminho existente ou crie um totalmente novo.
   • Editar o chanfro para que apresente uma largura constante alternando a opção Largura constante.
   • Selecionar um novo caminho para o chanfro como se estivesse criando um novo chanfro.
