Элементы конструкции для оптимизации поперечных уклонов и реконструкции

Эти элементы конструкций используются при реконструкции дорог или оптимизации поперечного уклона дорог.

В целом работа с элементами конструкции для оптимизации поперечных уклонов и реконструкции является самым простым способом проектирования и анализа реконструкции при оптимизации коридоров, используемых при реконструкции. Эти элементы конструкции предназначены для того, чтобы определить идеальные выходные данные поперечного уклона проектной полосы с помощью усовершенствованных расчетов подстройки, а также имеют дополнительные параметры, которых нет у других элементов покрытия.

Обратите внимание на термин «подстройка», который используется при настройке параметров поперечного уклона покрытия для данных элементов конструкции. В данном случае термин «подстройка» используется для описания того, каким образом будет производиться расчет скорректированного поперечного уклона для слоя покрытия в элементе конструкции, используемом при реконструкции. Результаты подстройки отличаются в зависимости от допустимого отклонения поперечного уклона и разницы между поперечным уклоном существующей поверхности и идеальным поперечным уклоном.

• Если разница уклонов меньше допустимого отклонения поперечного уклона для данного элемента конструкции, считается, что она находится в пределах допустимого отклонения.
• Если разница уклонов больше допустимого отклонения поперечного уклона для данного элемента конструкции, считается, что он находится за пределами допустимого отклонения.

Прим.: Сведения об изменении состояния параметров поперечного уклона покрытия в элементах конструкции, используемых при реконструкции, см. в разделе Обновления в элементах конструкции коридора, используемых при реконструкции.

Прим.: При просмотре элементов конструкции, применяемых при реконструкции, в палитре свойств для них будут отображаться одинаковые значения по умолчанию в инструментальных палитрах «Элементы конструкций Civil в британской системе единиц» и «Элементы конструкций Civil в метрической системе единиц», независимо от того, какие единицы измерения используются в чертеже. Однако в палитре Параметры реконструкции соответствующие метрические или британские единицы измерения будут отображаться в зависимости от единиц измерения, используемых на чертеже.

Изображение	Элемент конструкции	Типовое применение

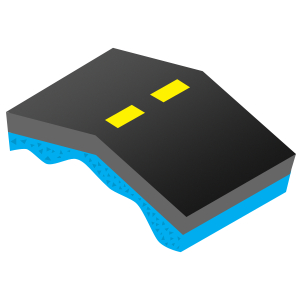

	ПокрытиеВыравниваниеГребень Инструментальные палитры, используемые по умолчанию: «Элементы конструкций Civil в британской системе единиц», «Элементы конструкций Civil в метрической системе единиц»	Покрытие на двускатной дороге, требующее выравнивания.
	ПокрытиеВыравниваниеОдноскатноеОдностороннее Инструментальные палитры, используемые по умолчанию: «Элементы конструкций Civil в британской системе единиц», «Элементы конструкций Civil в метрической системе единиц»	Покрытие на односкатной дороге, требующее выравнивания.
	ПокрытиеФрезерованиеГребень Инструментальные палитры, используемые по умолчанию: «Элементы конструкций Civil в британской системе единиц», «Элементы конструкций Civil в метрической системе единиц»	Покрытие на двускатной дороге, требующее фрезерования.

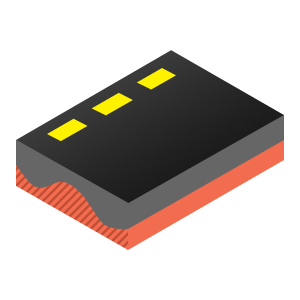

	ПокрытиеФрезерованиеОдноскатноеОдностороннее Инструментальные палитры, используемые по умолчанию: «Элементы конструкций Civil в британской системе единиц», «Элементы конструкций Civil в метрической системе единиц»	Покрытие на односкатной дороге, требующее фрезерования.

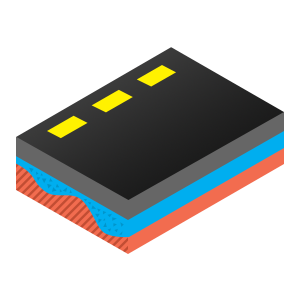

	ПокрытиеФрезерованиеВыравниваниеОдноскатноеОдностороннее Инструментальные палитры, используемые по умолчанию: «Элементы конструкций Civil в британской системе единиц», «Элементы конструкций Civil в метрической системе единиц»	Покрытие на односкатной дороге, требующее фрезерования и выравнивания.

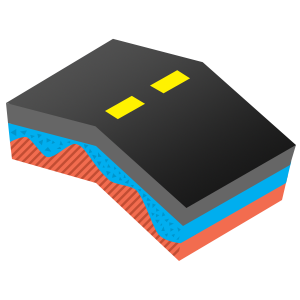

	ПокрытиеФрезерованиеВыравниваниеГребень Инструментальные палитры, используемые по умолчанию: «Элементы конструкций Civil в британской системе единиц», «Элементы конструкций Civil в метрической системе единиц»	Покрытие на двускатной дороге, требующее фрезерования и выравнивания.
