В списке линий P&ID можно выбрать начальное или конечное оборудование и штуцер. Выбранные компоненты затем можно разместить в модели в качестве сопоставленных эквивалентов Plant 3D.
Начальное и конечное оборудование и штуцер перечислены под каждой группой линий.
- Откройте модель Plant 3D.
- На ленте выберите вкладку "Главная"
панель "Вставка элементов" "Перечень линий P&ID".

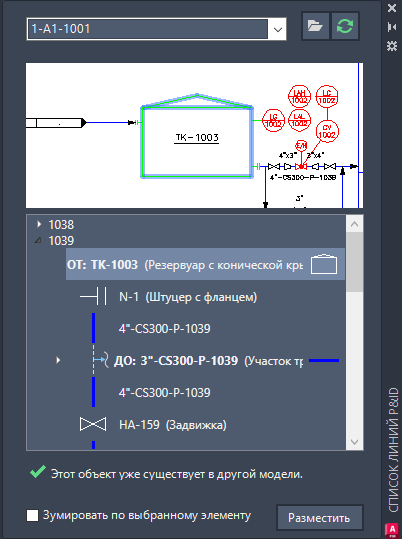

- В окне "Перечень линий P&ID" выполните следующие действия.
- В раскрывающемся меню выберите чертеж P&ID, линии и компоненты на котором необходимо просмотреть.
- В структуре разверните элемент «Группа трубопроводов». Выберите оборудование.
- Нажмите «Разместить».
Прим.: Если в шаблоне оборудования Plant 3D существует идентификатор штуцера, все значения свойств штуцеров копируются в соответствующие штуцера Plant 3D. - После размещения оборудования P&ID выполните следующие действия.
- В области структуры выберите штуцер.
- Нажмите «Разместить».
