В перечне линий P&ID представлены сегменты линии и связанные компоненты, которые отображаются в указанном чертеже P&ID. Можно щелкнуть любой доступный сегмент линии и разместить в 3D модели его эквивалент Plant 3D.
- Откройте модель Plant 3D.
- На ленте выберите вкладку "Главная"
панель "Вставка элементов" "Перечень линий P&ID".

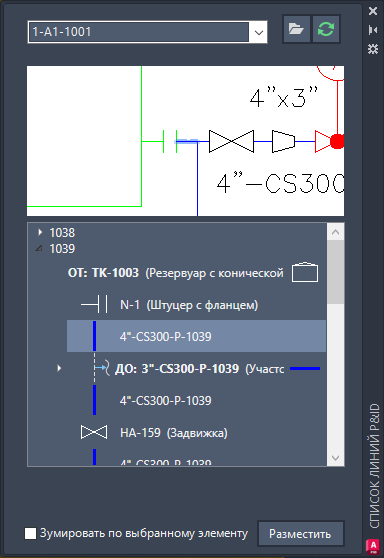

- В окне "Перечень линий P&ID" выполните следующие действия.
- В раскрывающемся меню выберите чертеж P&ID, линии и компоненты на котором необходимо просмотреть.
- В структуре разверните элемент "Группа трубопроводов". Щелкните сегмент линии.
- Нажмите кнопку «Разместить».
- Выполните одно из указанных ниже действий.
- Если размер и мини-каталог совпадают, перейдите к шагу 5.
- Если размер или мини-каталог не совпадают, в диалоговом окне «Выбор размера и мини-каталога» выполните такие действия.
- В разделе «Мини-каталог» выберите мини-каталог (например, CS150).
- В разделе «Размер» выберите размер (например, 4").
- Если вы уверены, что выбор точно подходит для всех ситуаций, установите флажок «Всегда заменять выбранное значение размера для [размер]». (Мини-каталог не сохраняется вместе с размером.)
- Нажмите кнопку "Выбрать".
Прим.: Если желаемый размер недоступен, можно указать заменяющий, который можно исправить позже. Если вы не уверены, что выбор точно подходит, не устанавливайте флажок «Всегда заменять выбранное значение размера для [размер]».
- Щелкните в области чертежа, чтобы указать положение начальной точки трубопровода.
- Щелкните следующую точку трубопровода.
- Щелкая, добавляйте дополнительные точки трубопровода.
- Нажмите клавишу Enter.
