Создание семейства угловых соединений

Подробности о моделировании семейства угловых соединений для сплошных стен.

Геометрия для угловых соединений устанавливается произвольно, однако они должны соответствовать нескольким нормам. На этом примере показано метрическое семейство, однако аналогичным образом можно создать его версию в британских единицах измерения.

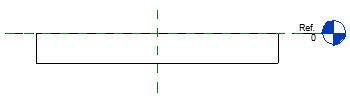

• На виде переднего фасада эскиз геометрии должен создаваться ниже связанного уровня по горизонтали и выравниваться по центру относительно вертикальной опорной плоскости.
• При просмотре вида сверху эскиз геометрии должен создаваться справа от горизонтальной опорной плоскости.
• Должен быть создан общий параметр «Высота экземпляра», обозначающий высоту геометрии соединений в экземплярах.
• На палитре свойств в разделе «Другое» должен быть выбран параметр «При загрузке вырезать с полостями».

1. Создайте новое семейство, используя шаблон Metric Generic Model face based.rft («Метрическая система, типовая модель на основе грани»).
2. На палитре свойств в разделе «Другое» выберите параметр «При загрузке вырезать с полостями».
3. Откройте вид переднего фасада.

4. Выберите вкладку «Создание» панель «Формы» («Выдавливание»).
   Прим.: Вкладка «Создать» доступна только при работе в редакторе семейств.
5. Выберите вкладку «Изменить | Создать выдавливание» панель «Рисование» («Линия»).

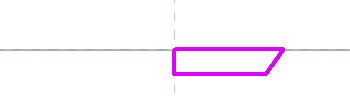

6. Эскиз геометрии для углового соединения следует построить ниже связанного уровня по горизонтали и справа от вертикальной опорной плоскости.

7. Выберите вкладку «Редактирование»«Редактирование» («Выровнять»).

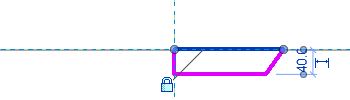

   • Выровняйте и зафиксируйте верхнюю линию геометрии по связанному уровню по горизонтали.
   • Выровняйте и зафиксируйте левую линию геометрии по базовому уровню по вертикали.

8. Выберите вкладку «Создать» панель «Свойства» («Типоразмеры в семействе»).
9. Добавьте следующие свойства типа с соответствующими значениями в диалоговом окне «Типоразмеры в семействе».
   • Глубина
   • Ширина внутри
   • Ширина снаружи
10. Нажмите кнопку «ОК», чтобы закрыть диалоговое окно «Типоразмеры в семействе».
11. Выберите вкладку «Аннотации»панель «Размеры» («Параллельные»).
12. Нанесите размеры для 3 параметров типа.
13. Выберите и задайте соответствующую метку для каждого размера.

14. Выберите вкладку «Изменить | Создать полость выдавливания» панель «Режим» («Готово»).
15. Откройте вид плана этажа на базовом уровне.

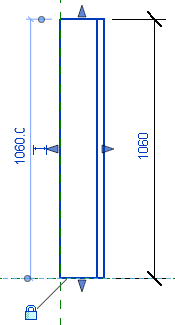

16. Выберите выдавливание и с помощью ручки формы перетащите верхнюю кромку выше горизонтальной опорной плоскости на высоту, примерно на два значения ее высоты вверх.
17. Перетащите нижнюю кромку так, чтобы привязать ее к горизонтальной опорной плоскости, и затем зафиксируйте ее.

18. Выберите вкладку «Создать» панель «Свойства» («Типоразмеры в семействе»).
19. Создайте общий параметр под названием «Высота экземпляра» и присвойте ему подходящее значение.
20. Нажмите кнопку «ОК», чтобы закрыть диалоговое окно «Типоразмеры в семействе».
21. Выберите вкладку «Аннотации»панель «Размеры» («Параллельные»).
22. Нанесите размер для высоты геометрии соединения.
23. Выберите размер и назначьте ему метку «Высота экземпляра».

24. Выберите вкладку «Создать» панель «Свойства» («Типоразмеры в семействе»).
25. Создайте типоразмеры в семействе для углового соединения.
26. Нажмите кнопку «ОК», чтобы закрыть диалоговое окно «Типоразмеры в семействе».
27. Сохраните семейство.

    Семейство углового соединения готово к сохранению и загрузке в проект.
