Создание семейства типа «Пустотелые»

Подробности о том, как создать семейство типа «Пустотелые».

Известные проблемы с пустотелыми семействами

• У ветвей может быть только один диаметр.
• Арматурный стержень произвольной формы будет проходить через внутренние отверстия.
• Полые формы не обновляются автоматически при изменении ширины пустотелой плиты. Чтобы обновить геометрию, снова разделите перекрытие.
• Диаметр ветвей должен составлять более 5 мм.

1. Создайте новое семейство, используя шаблон Metric Generic Model.rft («Метрическая система, типовая модель»).
2. Откройте вид переднего фасада.
3. Создайте новый объект выдавливания: вкладка «Создать» панель «Формы» («Выдавливание»).

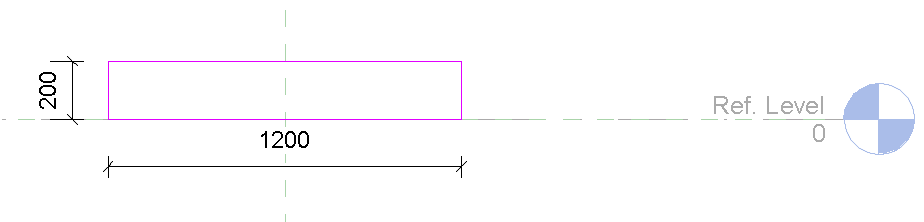

4. С помощью инструментов рисования постройте эскиз прямоугольника. Ширина прямоугольника не может быть больше ширины элемента (здесь ширина составляет 1200 мм), а его высота должна быть равна высоте элемента (здесь — 200 мм). Выдавливание может быть любой длины (здесь длина составляет 1000 мм).



5. Выберите вкладку «Изменить | Создать элемент выдавливания»панель «Режим» («Выход из режима редактирования»). Выдавливание представляет собой виртуальный пустотелый элемент, для которого теперь будет определен тип «Пустотелые».

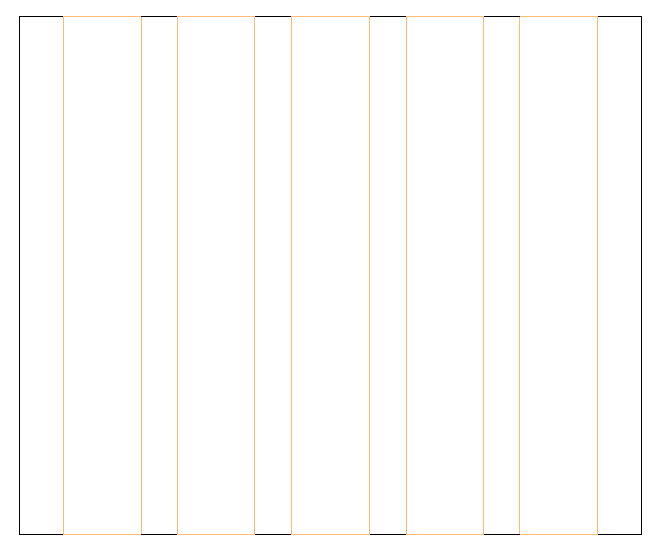

6. Выберите 3D-вид сверху (отверстия размещаются на верхней грани).

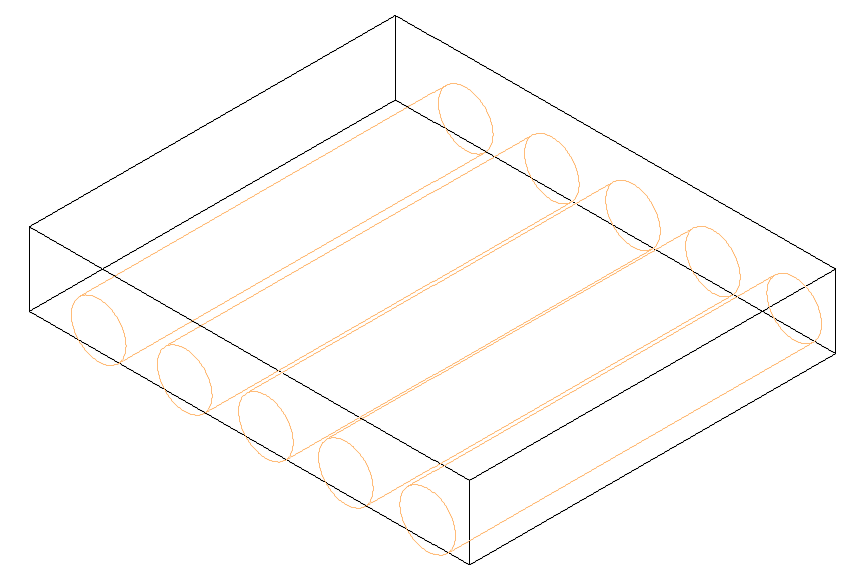

7. Перейдите на вкладку «Создать» панель «Модель» («Компонент»). Загрузите семейство полостей, выберите тип семейства и разместите полость в объекте выдавливания, чтобы создать отверстие.

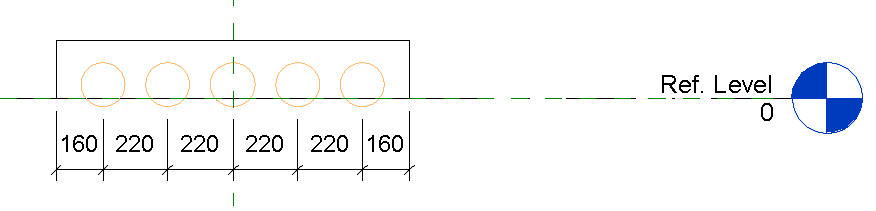

8. Выберите 3D-вид спереди и скорректируйте горизонтальное положение отверстий с помощью размерных линий. Например:

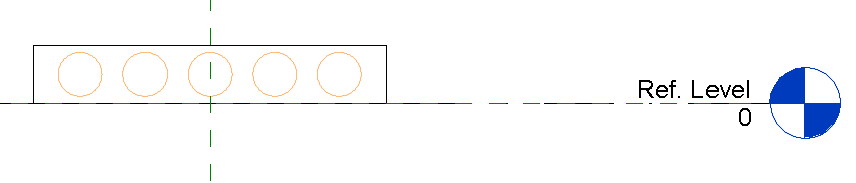

9. Настройте вертикальное положение отверстий, изменив значение параметра «Отступ сверху» для отверстий. В данном примере установлено значение 100 мм (половина толщины элемента), чтобы отцентрировать отверстия по вертикали:



10. Определите параметр «Допустимая ширина»:
    1. Выберите вкладку «Создать» панель «Свойства» («Типоразмеры в семействе»).
    2. В диалоговом окне «Типоразмеры в семействе» щелкните значок («Создать параметр»).
    3. В диалоговом окне «Свойства параметра» выберите «Общий параметр» и нажмите кнопку «Выбрать», чтобы выбрать файл общих параметров в папке Program Data.
    4. Выберите параметр «Допустимая ширина».
    5. Закройте диалоговые окна «Общий параметр» и «Свойства параметра».
    6. Определите параметр «Допустимая ширина» для пустотелых объектов. Это значения ширины, при которых элемент можно вырезать. Можно задать любое количество интервалов в формате [от-до]. Все значения должны быть в пределах от 0 мм и до значения ширины элемента.

       Пример: [95-225][315-445][535-665][755-885][795-1105].

       Прим.: Для шаблона с британскими единицами измерения в квадратных скобках следует вводить как десятичные дюймы.

11. Повторите предыдущий шаг, чтобы добавить параметр марки «Образец CNC». Этот параметр следует внести в группу в категории «Данные». Эта строка будет добавлена в файл CAM для пустотелой плиты в разделе GenericInfo1.

12. Если был создан тип семейства (например, если поле «Имя» не было пустым) убедитесь в том, что имя типа семейства совпадает с именем семейства.
13. Закройте диалоговое окно и сохраните семейство как Hollow Core Slab _XX в папке шаблонов Custom Slabs. Значение XX указывает на толщину пола в сантиметрах.
