Создание полого семейства с эллиптическим профилем

Узнайте, как создать модель полого семейства с эллиптическим профилем.

1. Создайте новое семейство, используя шаблон Metric Generic Model face based.rft («Метрическая система, типовая модель на основе грани»).
2. Выберите 3D-вид спереди.
3. Выберите вкладку «Создать»панель «База» («Опорная плоскость»).

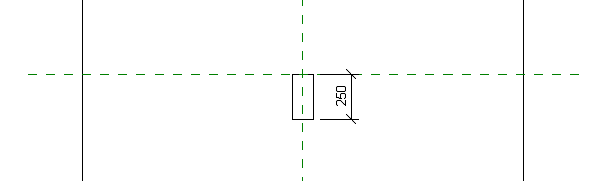

4. Разместите новую горизонтальную опорную плоскость в центре выдавливания перекрытия:



5. Выберите новую опорную плоскость.
6. В палитре «Свойства»:
   • Задайте для параметра «Связь» значение «Центр (отметка)»
   • Установите флажок «Задает начало».
7. Выберите вкладку «Создать» панель «Формы» «Полые формы» («Полый элемент выдавливания»).
   Прим.: Вкладка «Создать» доступна только при работе в редакторе семейств.

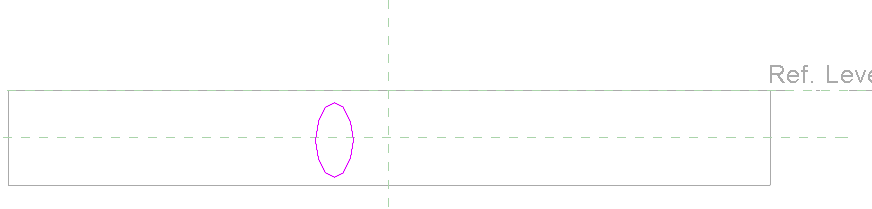

8. С помощью инструмента «Эллипс» на панели «Рисование» создайте эллипс на новом связанном уровне:



9. Выберите эллипс.
10. На палитре свойств выберите «Маркер центра Вкл.».
11. Создайте две размерные линии от маркера центра эллипса до начала координат, определяемого двумя опорными плоскостями:

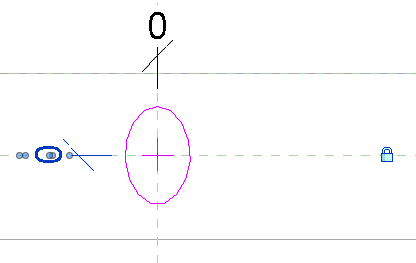

12. Выберите эллипс, установите значение 0 для обоих параметров его размера, чтобы переместить эллипс к началу координат, и закрепите эллипс, создав для него зависимость от начала координат, определяемого опорными плоскостями:

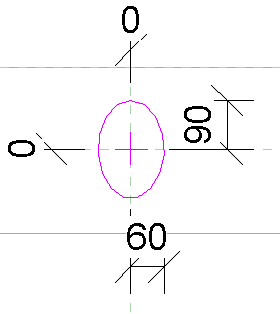

13. Создайте размерные линии для обоих радиусов эллипса:



14. (Необязательное действие.) Определите параметры размерных линий для радиусов в диалоговом окне «Свойства параметра». Например, Radius_Vert и Radius_Horiz.

    Определять параметры типа необходимо только в том случае, если в семействе создаются типоразмеры для разных размеров отверстия.

15. Выберите вкладку «Изменить | Создать элемент выдавливания»панель «Режим» («Выход из режима редактирования»).

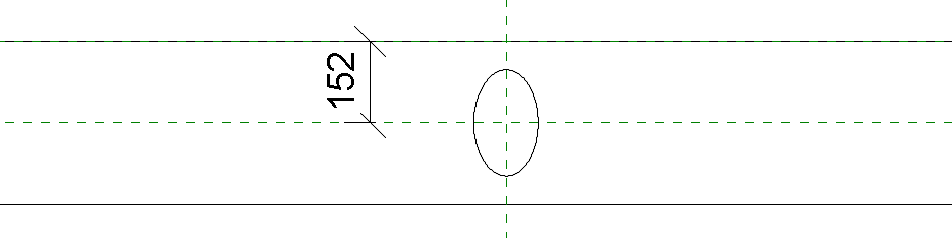

16. Создайте размерную линию от ранее созданной опорной плоскости до верхней кромки.

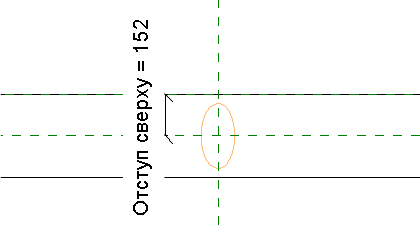

17. Добавьте параметр экземпляра «Отступ сверху» в качестве общего параметра для данной размерной линии.



18. Откройте вид этажа в плане на базовом уровне и выберите полый элемент выдавливания. На панели свойств укажите для параметра «Начало выдавливания» значение 0,0. Затем нажмите кнопку рядом с параметром «Конец выдавливания» и привяжите это значение к общему параметру «Длина экземпляра» в качестве параметра экземпляра. Убедитесь в том, что процесс выдавливания начинается с исходной опорной плоскости:



19. Вкладка «Создание»панель «Свойства» («Категория и параметры семейства»). Выберите:
    • При загрузке вырезать с полостями
    • Общее
20. Нажмите "ОК".
21. Выберите вкладку «Создать» панель «Свойства» («Типоразмеры в семействе»).

    В этом примере создаются два типа: 40x80 и 60x90.

    • Щелкните («Новый тип»), введите имя (40x80) и измените параметры.
    • Щелкните («Новый тип»), введите имя (60x90) и измените параметры.
22. Нажмите кнопку «ОК» и сохраните файл.
