使用项目范围或图形范围的更新来更新线号注释的步骤
您可以更新面板示意图的和端子的线号注释,同时进行项目范围内或图形范围内的更新。
单击“项目”选项卡
“项目工具”面板
“管理器”。
查找
在“项目管理器”中,在项目名称上单击鼠标右键。
选择“特性”。

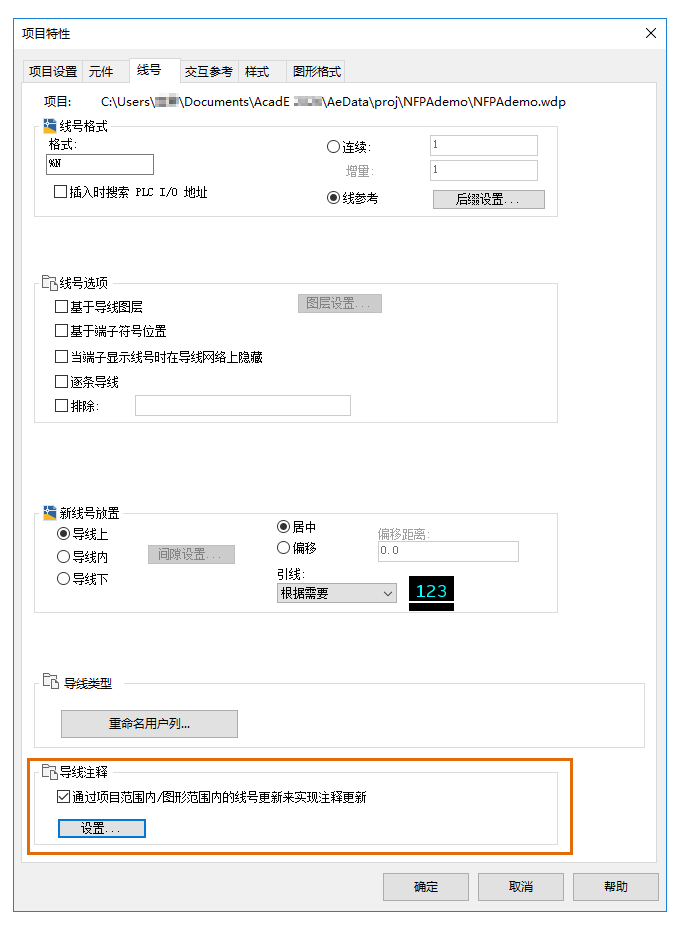

在“项目特性”对话框中,单击“线号”选项卡。
在“导线注释”部分下,选中相应复选框以使注释随项目范围或图形范围内的线号更新一起更新。
注:
默认情况下,此复选框选项处于非选中状态。
如果选中此选项,并且执行了部分项目范围或图形范围的线号更新,则系统将显示一条警告,通知用户仅会更新选定图形中的示意图。
单击“设置”以选择端子的注释格式。
注:
在更新项目范围或图形范围内的线号期间,将根据选定格式更新项目中的所有端子示意图及注释。如果选择“无”作为格式,并且端子已存在注释,则执行项目范围或图形范围内的线号更新将移除选定图形的注释。
在功能区上,单击“面板”选项卡
“其他工具”
“配置”下拉列表
“配置”。
查找
在“面板图形配置和默认值”对话框中的“面板接线报告 XYZ 偏移参考”下,单击“设置”以指定其他面板示意图的格式。
注:
在更新项目范围或图形范围内的线号期间,仅会根据选定格式更新已具有注释的面板示意图。
