“特性”选项板的“设计”选项卡上的特性，这些特性用于添加管道对象。
“设计”选项卡分为两个类别：“基本”和“高级”。
默认情况下高级特性是收拢的。若要查看高级特性，请单击
（下箭头）。

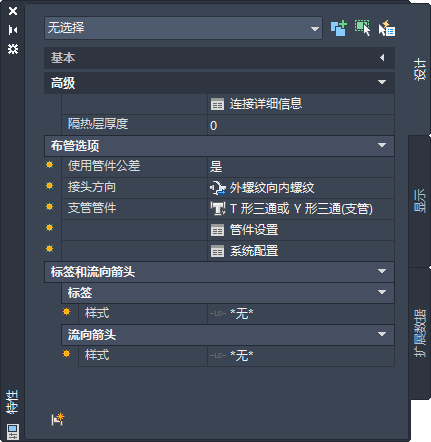

展开的高级特性显示
注： 在以下各表中，前面带有星号 (*) 的特性是与倾斜的管道布局相关的特性。前面带有两个星号 (**) 的是与软管相关的特性，这些特性仅在添加软管时才可用。
| 特性 | 操作 | 选择 |
|---|---|---|
|
连接详细信息 |
单击 |
|
|
隔热层厚度 |
输入管段的隔热层厚度。 |
0（默认） |
|
**图形 （单线，双线） |
为软管选择所需图案。有关详细信息，请参见“绘制软管管路”。 |
|
|
**斜度 |
输入斜度值。有关详细信息，请参见“绘制软管管路”。 |
打开“连接详细信息”工作表。
| 布管选项 | 操作 | 选择 |
|---|---|---|
|
*使用管件公差 |
选择“是”允许在具有内容中指定的公差角度的接头处出现偏差。此特性控制内螺纹管件连接的公差。 提示： 偏差角度 (AoD) 将在支持倾斜管道的管件上的内螺纹接头之间均匀分配。但是，此值不能超过零件上存储的偏差角度值。请参见“偏差角度与管件公差”。
注： 如果不支持偏差角度，则软件将忽略“是”选项。
|
|
|
*接头方向 |
在布局期间选择管件的方向。此特性指定绘制管道时外螺纹接头和内螺纹接头的方向。例如，如果选择“外螺纹向内螺纹”，则先绘制外螺纹接头，然后在接头处后面绘制内螺纹接头。请参见“内外螺纹管件和接头方向”。 提示： 如果要沿着流向绘制管道，请选择“外螺纹向内螺纹”。如果要在与流向相反的方向绘制管道，请选择“内螺纹向外螺纹”。
|
|
|
*支管管件 |
选择添加支管时要使用的管件组合。 如果选择双管件组合（如 T 形三通或 Y 形三通），此软件将使用第一个管件，如果失败，则使用第二个管件。 |
|
|
管件设置 |
单击 |
|
|
*系统配置 |
单击 |
| 标签 | 操作 | 选择 |
|---|---|---|
|
样式 |
指定管道管路的标签样式。 |
|
| 流向箭头 | 操作 | 选择 |
|---|---|---|
|
样式 |
选择管路的流向箭头样式。 |
|
