Zjednodušení sestav

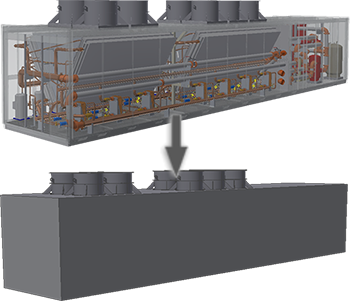

Snížením složitosti modelu sestavy můžete zvýšit výkon v následných procesech, ochránit duševní vlastnictví nebo umožnit použití ve větších nehybných sestavách.

Co je nového: 2022, 2026

Příkaz Zjednodušit umožňuje vytvořit součást ze sestavy. Určete komponenty a prvky, které chcete ze zjednodušené součásti odebrat, nebo použijte jednu z vestavěných předvoleb.

Jaké výhody poskytují zjednodušené součásti?

• jednoduché použití,
• významné zmenšení souborů v případě velkých sestav a složitých součástí,
• zkrácení doby otevírání sestavy pomocí náhradního stavu modelu zjednodušené sestavy,
• zlepšení výkonu při zobrazování nebo práci s velkými sestavami a složitými součástmi,
• ochrana duševního vlastnictví prostřednictvím odebrání prvků a vnitřních komponent,

• Zjednodušený kompozitní povrch zachovává všechny původní vzhledy komponent a může zachovat i další vizuální prvky, například grafiku závitu.
• Všechny zjednodušené součásti zachovávají fyzikální vlastnosti původní sestavy, pokud byly vypočteny před vytvořením zjednodušení.
• Součást kompozitního povrchu se neúčastní kolize a operací zjišťování kolizí.
• Kompozitní součásti není vhodné používat v pohledech obalu.

Přístupové body

Ve spojení se standardními modely sestav aplikace Inventor lze k příkazu Zjednodušit získat přístup následujícími způsoby:

• Karta Sestava panel Zjednodušení Zjednodušit
• Prohlížeč: Uzel stavu modelu Nová náhrada Zjednodušit

Pro použití s architektonickými projekty lze přístup k příkazu Zjednodušit získat následujícími způsoby:

• Nabídka Soubor Export Export do souboru RVT – typ výstupního souboru je omezen pouze na formát RVT.
• Karta Prostředí Obsah BIM panel RVT Zjednodušit a exportovat – výstupní soubor je omezen pouze na formát RVT.
• Karta Prostředí Obsah BIM panel RFA Zjednodušená náhrada – vytvoří náhradu sestavy. Obvykle se používá ve spojení s příkazem Exportovat komponenty budov.

Panel vlastností Zjednodušit sestavy

Panel vlastností se skládá ze skupin ovládacích prvků, vstupních polí a selektorů, které poskytují prostředky k omezení počtu komponent a prvků ve zjednodušeném modelu. Skupiny se zobrazují na základě možností, které určíte při práci na panelu vlastností.

Těmito skupinami jsou:

K čemu se jednotlivé skupiny používají:

• Počáteční stav – slouží k určení stavu modelu, zobrazení návrhu a zobrazení polohy k použití pro zjednodušený model.
• Obálky – slouží k nahrazení komponent obálkou založenou na objemu ohraničujícího kvádru.
• Komponenty – slouží k odebrání součástí a komponent explicitním výběrem nebo pomocí měření diagonály ohraničujícího kvádru a odebrání komponent, které se vejdou do daného objemu.
• Prvky – slouží k odebrání prvků podle typu nebo velikosti. Vybrané prvky také můžete zachovat.
• Výstup – možným výstupem je nový soubor IPT nebo nový náhradní soubor IPT. Název souboru se zobrazí v drobečkové navigaci v horní části panelu vlastností. U těchto typů souborů existují čtyři možnosti stylu.
• Rozšířené vlastnosti – méně často používaná nastavení ke správě výstupu ve formě zjednodušeného modelu

Jak použít zjednodušenou součást ve stavu modelu?

K dispozici jsou tři pracovní postupy, které lze použít při vytváření zjednodušené součásti. Ta pak může sloužit jako náhrada sestavy ve stavu modelu:

• Pomocí příkazu Zjednodušit vytvořte v sestavě zjednodušenou součást. Otevřete cílovou sestavu, rozbalte složku Stavy modelu, klikněte pravým tlačítkem na složku Náhrady, rozbalte položku Nová náhrada, klikněte na možnost Vybrat soubor součásti a přejděte k souboru součásti na disku.
• Rozbalte složku Stavy modelu ve zdrojové sestavě, klikněte pravým tlačítkem na složku Náhrady, rozbalte položku Nová náhrada a klikněte na tlačítko Zjednodušit. Poté vytvořte zjednodušenou součást a použijte ji jako aktivní náhradu.
• Klikněte na kartu Sestavení panel Zjednodušení příkaz Zjednodušit. Poté vytvořte zjednodušenou součást obalu a použijte ji ve zdrojové sestavě jako aktivní náhradu.

Lze zjednodušenou součást upravit?

Zjednodušená součást představuje soubor odvozené součásti. Při vytváření zjednodušené součásti máte možnost zachovat nebo přerušit spojení se zdrojovým souborem. Pokud je spojení zachováno, otevřete soubor, v prohlížeči klikněte pravým tlačítkem na uzel sestavy a vyberte možnost Upravit zjednodušení.
