Boolesche Modifikatoranzeige (Rollout)

Das Rollout Anzeige des booleschen Modifikators enthält Steuerelemente zum Festlegen der Anzeige der booleschen Operanden.

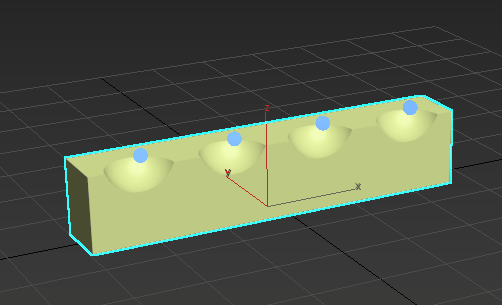

In den folgenden Beispielen wurden vier Kugeln von einem Quader subtrahiert. Operanden manipulieren ist aktiviert und zeigt blaue Operanden-Haltepunkte an.

Benutzeroberfläche

Auswahl anzeigen
Legt fest, wie die boolesche Operation im Ansichtsfenster angezeigt wird.

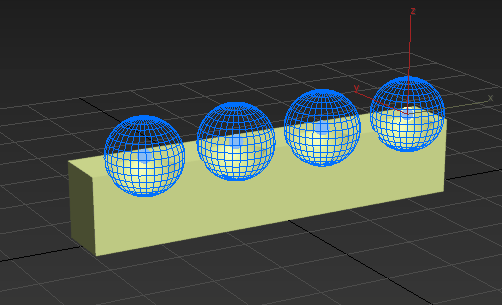

Anmerkung: Im folgenden Beispiel ist Operanden manipulieren aktiviert, und der Anzeigemodus des Operanden ist auf Draht und Schattiert eingestellt.

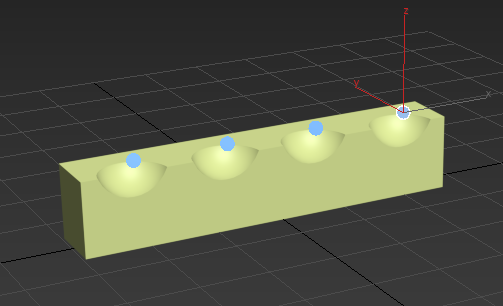

  • Ergebnisse: Zeigt die Ergebnisse der booleschen Operation an. Es sind keine Operanden sichtbar.

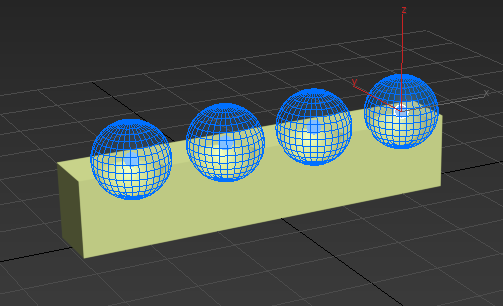

  • Operanden: Zeigt alle Operanden an, die Teil der ausgewählten booleschen Operation sind.
  • Ausgewählte Operanden: (Vorgabe) Zeigt einen Operanden an, wenn er im Ansichtsfenster ausgewählt wird.
Anzeigemodus
Legt den Anzeigemodus für die booleschen Operanden fest.
  • Draht: Zeigt Objekte als Drahtnetz an.
  • Schattiert: Zeigt Objekte mit Schattierung an.
  • Draht und Schattiert: (Vorgabe) Zeigt Objekte als Drahtnetz mit Schattierung an.

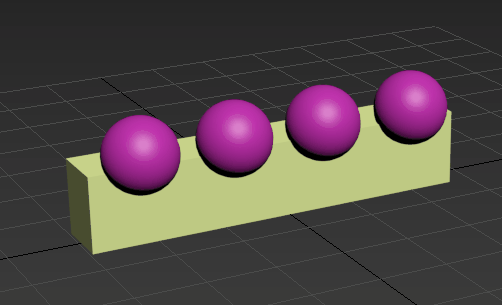

Im folgenden Beispiel werden die Modi in der folgenden Reihenfolge durchlaufen: Draht, Schattiert sowie Draht und Schattiert.
Die Farbe des Drahtkörpers und des Manipulators des Operanden ändert sich je nach Art des ausgeführten Vorgangs. Im folgenden Beispiel wird jedem Operanden eine andere boolesche Operation zugewiesen, um dieses Merkmal zu verdeutlichen: subtrahieren , teilen , einfügen und zusammenführen .

Interaktive Aktualisierung deaktivieren
Aktivieren Sie diese Option, um verlangsamter interaktiver Leistung entgegenzuwirken. Wenn diese Option deaktiviert ist (Vorgabe), wird der boolesche Wert bei jedem Klick der Maustaste aktualisiert. Wenn diese Option aktiviert ist, wird der boolesche Wert nur aktualisiert, wenn die Maustaste losgelassen wird.
