Der boolesche Modifikator bietet einen intuitiven, auf künstlerische Richtungen ausgelegten Workflow, der die prozedurale Modellierung und Interaktivität erleichtert und gleichzeitig saubere geometrische Ausgaben erzeugt.
Modifikatorgruppe > Auswahl treffen > Modifikatoren-Liste > Objektraummodifikatoren > Boolesch
- Vorgabe-Menü: Auswahl treffen > Menü "Modifikatoren" > Parameterverformung > Boolesch
Modell bereitgestellt von: Fausto De Martini
Der boolesche Modifikator kombiniert Objekte durch boolesche Operationen zu einem einzelnen Netz. Mit diesem Modifikator können Sie Aufgaben ausführen, die mit herkömmlichen Modellierungsmethoden schwer zu erledigen sind.
Im Gegensatz zu den zusammengesetzten Objekten "ProBoolean" und "Boolean" befindet sich der boolesche Modifikator im Modifikatorstapel, sodass eine prozedurale Modellierung möglich ist. Aufgrund dieser Flexibilität gilt der boolesche Modifikator als empfohlene Methode für die Durchführung von booleschen Operationen in 3ds Max.
- Vereinigung: Vereint das Volumen beider Objekte.
- Schnittmenge: Schneidet das überlappende Volumen, das beiden ursprünglichen Objekten gemein ist.
- Subtrahieren: Entfernt das Schnittvolumen aus dem (ursprünglich ausgewählten) Basisobjekt.
- Teilen: Fügt neue Kanten am Basisobjekt am Schnittpunkt des bzw. der Operanden ein.
- Zusammenführen: Schneidet und verbindet zwei Netze, ohne die ursprünglichen Polygone zu entfernen.
- Anhängen: Kombiniert mehrere Objekte zu einem einzigen, ohne dabei die Topologie zu beeinflussen.
- Einfügen: Zieht die Begrenzungskontur von Operand B (der neu hinzugefügte Operand) von Operand A (dem aktuellen Ergebnis) ab, sodass die Form von Operand B nicht durch den Vorgang beeinflusst wird.
Mit dem Rollout "Operanden" können Sie die Operanden jederzeit bearbeiten und eine Vorschau von Änderungen in einer Szene in Echtzeit anzeigen. Aktivieren Sie Operanden bearbeiten, um Operanden direkt im Ansichtsfenster auszuwählen, statt das Rollout zu verwenden.
Das Rollout "Optionen" enthält Steuerelemente für Materialien und ermöglicht die Auswahl einer booleschen Methode.
Mit dem Rollout "Anzeige" können Sie steuern, wie boolesche Ergebnisse und Operanden im Ansichtsfenster angezeigt werden.
Mit dem Rollout "Erstellen" können Sie neue Objekte auf der Grundlage Ihrer vorhandenen booleschen Ergebnisse erstellen.
Prozeduren
- Erstellen Sie ein mechanisches Modell mit dem booleschen Modifikator (Netzmethode).
- Erstellen Sie mithilfe des booleschen Modifikators einen Schraubendreher (Methode mit OpenVDB).
Allgemeine Tipps
|
Aufgabe |
Beschreibung |
|---|---|
|
Klonen eines Operanden | Ziehen Sie den ausgewählten Operanden bei gedrückter Umschalttaste im Ansichtsfenster. |
|
Klonen von mehreren Operanden | Wählen Sie bei gedrückter Umschalttaste mehrere Operanden aus und ziehen Sie die Auswahl dann bei gedrückter Umschalttaste im Ansichtsfenster. |
|
Größe der Operandenliste ändern | Verwenden Sie den Haltepunkt am Ende der Liste, um die Größe zu ändern.
 |
Anmerkungen

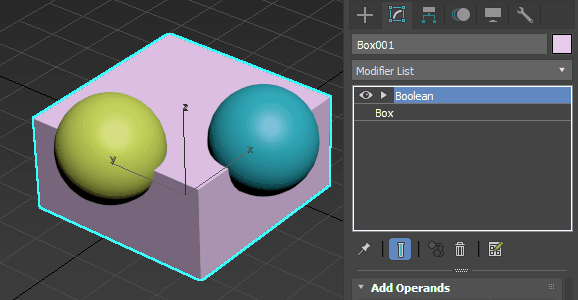

- Bei Verwendung des booleschen Modifikators werden Kantennähte am Schnittpunkt von booleschen Operationen im Stapel nach oben weitergegeben, um sie mit anderen Modifikatoren zu verwenden. In den folgenden Beispielen wurden zwei Kugeln von einem Quader subtrahiert. Auf den Quader wird der Modifikator Poly bearbeiten angewendet. Wenn die Unterobjektebene Kante aktiviert ist, werden alle booleschen Kantennähte ausgewählt.
-
Boolesche Ergebnisnetze werden mit der Szenendatei gespeichert, wodurch das nachfolgende Laden von booleschen Szenen schneller erfolgt.Anmerkung: Speichern Sie Ihre booleschen Szenen mit 3ds Max 2024.1 oder neueren Versionen, um diese Funktion nutzen zu können.
- Der Boolesche Modifikator unterstützt Glättungsgruppen, angegebene Normalen und explizite Normalen, die auf booleschen Eingabeoperanden vorhanden sind. Wenn diese Operandentypen in den booleschen Operationen verwendet werden, werden die Glättungs- und Normalendaten in den Operanden verarbeitet und in die vom Modifikator erstellten booleschen Ergebnisnetze einbezogen.
Anmerkung: Wenn eine Kombination aus Glättungsgruppen, angegebenen Normalen und expliziten Normalen verwendet wird, werden alle Daten in der booleschen Operation in explizite Normalen konvertiert.
- Das Hinzufügen von Operanden zum booleschen Modifikator, die eine Zirkelabhängigkeit erzeugen, kann zu unerwarteten Ergebnissen führen.
- Sie müssen den booleschen Modifikator im Modifikatorstapel ausblenden, bevor er an eine neue Position im Stapel gezogen und dort abgelegt werden kann.
