Erstellen und Bearbeiten von Fitting-Verbindungen in Rohren und Leitungen

Fitting-Verbindungen werden zum Erhalten einer Beziehung zwischen Komponenten in einer Rohr- und Leitungsbaugruppe verwendet. Sie können Fittings, freie Routenenden oder Inventor-Standardkomponenten mit anderen Komponenten verbinden. Fittings können auch zwischen zwei verbundenen Fittings oder zwischen einem verbundenen Fitting und einem Leitungssegment eingefügt werden.

Beim Platzieren eines Fittings aus dem Inhaltscenter mithilfe von AutoDrop oder aus dem Projektarbeitsbereich mit dem Befehl Fitting platzieren können Sie das platzierte Fitting auch mit einer anderen Basiskomponente verbinden. Wenn die Verbindung erstellt wurde, drehen Sie das freie Fitting mit dem Befehl Fitting-Ausrichtung bearbeiten, um es neu auszurichten, oder ändern Sie den Verbindungspunkt auf dem freien Fitting.

Beim Ausfüllen einer festen Route werden Kabelkanalbauteile und Fittings aus dem Inhaltscenter anhand von Stilkriterien eingefügt. Fittings können auch mithilfe von AutoDrop aus dem Inhaltscenter oder aus dem Projektarbeitsbereich manuell in eine Rohr- und Leitungsbaugruppe eingefügt werden.

Was sind Basis-Fittings und freie Fittings?

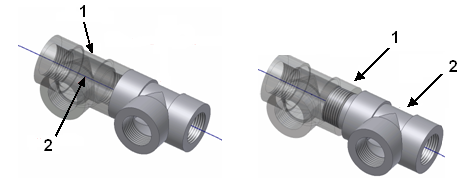

Wenn das freie Fitting zwischen zwei verbundenen Fittings oder zwischen einem Fitting und einem Leitungssegment eingefügt wird, muss das Bauteil ein Fitting sein, und das Fitting muss über zwei Verbindungen verfügen. Die Verbindungen müssen nicht kollinear sein. Die Basis-Fittings müssen zwei verbundene Fittings oder mit einem Leitungssegment verbundene Fittings sein. In diesem Fall wird die Verbindung, die die Abhängigkeiten für Position und Route der Fitting-Gruppe festlegt, durch das Basis-Fitting bestimmt. Beim Einfügen eines Fittings ist das Basis-Fitting (1), das den Routenpunkt (2) bestimmt, unbeweglich. Das eingefügte Fitting (1) und andere benachbarte Fittings (2) werden entsprechend angepasst, und das Leitungssegment wird gekürzt, um die Änderung auszugleichen.

Wenn das freie Fitting nicht zwischen vorhandenen verbundenen Fittings eingefügt wird, kann das freie Fitting ein Fitting, ein Kabelkanalbauteil, ein freies Routenende oder ein Inventor-Standardbauteil im aktiven Verlauf sein. Wenn es sich bei dem freien Fitting um ein freies Routenende handelt, erstellt das System automatisch einen Bereich für das automatische Routing, um die Verbindung herzustellen. Bei Aktualisierungen und anderen Vorgängen wird das Fitting ansonsten immer relativ zum Basis-Fitting platziert. Beim Basis-Fitting handelt es sich entweder um ein Fitting, ein Kabelbauteil, ein freies Routenende oder ein Inventor-Standardbauteil an einer beliebigen Position in der Baugruppe. Das Basis-Fitting legt die Verbindung fest, die die Position und die Route des freien Fittings bestimmt.

Was sind gültige Fitting-Verbindungen?

Das freie Fitting muss sich im aktiven Verlauf befinden. Das Basis-Fitting kann sich sowohl im aktiven Verlauf als auch außerhalb des Verlaufs befinden. Das freie Fitting und das Basis-Fitting sind nicht auf Verbindungen zwischen zwei Fittings beschränkt. Es stehen vielmehr folgende Verbindungstypen zur Verfügung:

Verbindung eines freien Fittings mit einem anderen Basis-Fitting, freien Routenende oder Inventor-Standardbauteil Wenn das freie Fitting zwischen zwei verbundenen Fittings oder zwischen einem Fitting und einem damit verbundenen Leitungssegment eingefügt wird, sind die gültigen Verbindungen auf bestehende verbundene Fittings begrenzt.
Verbindung einer freien Komponente mit einem anderen Basis-Fitting, freien Routenende oder Inventor-Standardbauteil
Verbindung eines freien Routenendes mit einem anderen Basis-Fitting oder Inventor-Standardbauteil. Das System erstellt automatisch einen Bereich für das automatische Routing, um die Verbindung herzustellen.

Anmerkung: Das freie Fitting und das Basis-Fitting können nicht beide freie Routenenden sein. Für solche Verbindungen können Sie mit dem Befehl Route anschließende Erstellungsvorgänge fortsetzen oder Abhängigkeiten platzieren, um die Routen zu verbinden, wenn notwendig.

Welche Fitting-Verbindungen können geändert werden?

In folgenden Fällen können Sie Fitting-Verbindungen löschen und Kupplungen bearbeiten:

Diese wurden mit dem Befehl Fittings verbinden erstellt.
Das Fitting wurde am Ende eines Leitungssegments oder neben einem anderen Fitting abgelegt.

In folgenden Fällen können Sie die Kupplung für Fitting-Verbindungen nicht bearbeiten und die Fitting-Verbindungen nicht löschen:

Verbindungen, die auf einem Routenpunkt in einer Route oder auf einem anderen Fitting basieren (z. B. Fittings, die auf einem Leitungssegment abgelegt wurden, gleichzeitig jedoch von einem Routenpunkt der Route abhängig sind). Beachten Sie jedoch, dass Verbindungen des anderen Fittings gelöscht werden können.
Schlauchverbindungen, die bei der Schlauchkonstruktion erstellt wurden
Vom System bei der automatischen Routenerstellung oder beim Ablegen von Fittings auf einem Leitungssegment generierte Rohr- und Leitungsverbindungen

Sie können den Einfügungsbereich zwischen Fittings in einer Gruppe angrenzender Fittings bearbeiten. Sie können jedoch nicht den Einfügungsbereich zwischen dem letzten Fitting der Gruppe und einer anderen Komponente bearbeiten. Außerdem können Sie keine Verbindungen von Fittings in einer Gruppe löschen, da die Verbindung durch das Basis-Fitting festgelegt wird. Das Basis-Fitting wird durch den Routenpunkt bestimmt.

Wie werden Fitting-Verbindungen geändert?

Fitting-Verbindungen können je nach Bearbeitungskontext auf unterschiedliche Weise geändert werden:

Sie können den Einfügungsbereichstyp für Fitting-Verbindungen ändern. Es stehen die Einfügungsbereichstypen freie Fittings, Basis-Fittings und Benutzerdefiniert zur Verfügung.
Sie können Verbindungen lösen, um die Rohr- und Leitungsbaugruppe zu ändern, z. B. indem Sie das Fitting verschieben und drehen oder indem Sie das Fitting mit einer neu eingefügten oder vorhandenen Komponente verbinden. Wenn beispielsweise ein Durchmesser zwischen zwei Fittings nicht übereinstimmt, können Sie die Verbindung trennen, die Fittings verschieben, ein Reduzierstück einfügen und die vorhandenen Fittings bzw. Komponenten mit diesem verbinden.
Sie können freie Rohr- und Leitungsenden kürzen oder verlängern, um die zur Verbindung der Fittings geeignete Kupplung für die Rohr- und Leitungssegmente zu erhalten.
