Panneau déroulant Affichage du modificateur booléen

Le panneau déroulant Affichage du modificateur booléen comporte des commandes permettant de définir l’affichage des opérandes booléens.

Dans les exemples suivants, quatre sphères ont été soustraites d’une boîte. L’option Manipuler les opérandes est activée et affiche les poignées d’opérandes bleues.

Interface

Afficher la sélection
Définit la façon dont l’opération booléenne s’affiche dans la fenêtre.

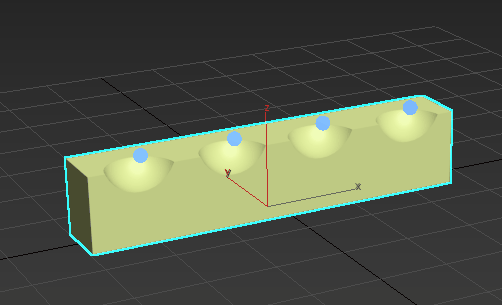

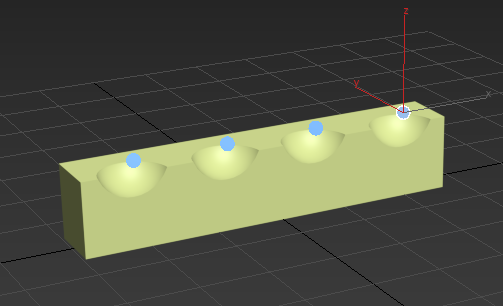

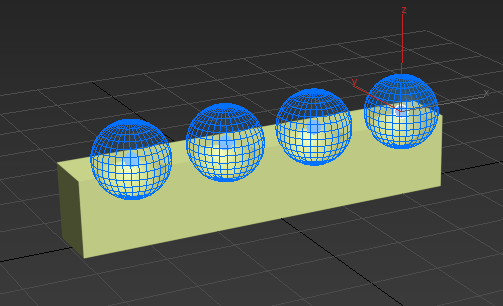

Remarque : Dans l’exemple suivant, l’option Manipuler les opérandes est activée et le mode d’affichage des opérandes est défini sur Fil et ombré.
  • Résultats : affiche les résultats de l’opération booléenne. Aucun opérande n’est visible.
  • Opérandes : affiche tous les opérandes qui font partie de l’objet booléen sélectionné.
  • Opérandes sélectionnés : (par défaut) affiche un opérande lorsqu’il est sélectionné dans la fenêtre.
Mode d’affichage
Définit le mode d’affichage des opérandes booléens.
  • Fil : affiche les objets sous la forme d’un maillage de fils.
  • Ombré : affiche les objets avec un ombrage.
  • Fil et ombré : (par défaut) affiche les objets sous la forme d’un maillage de fils avec ombrage.

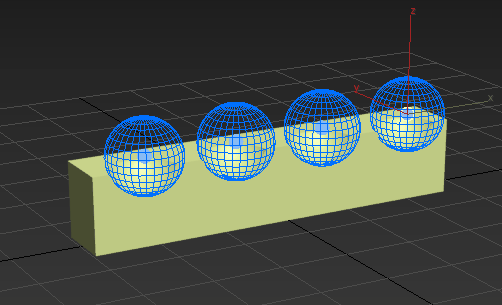

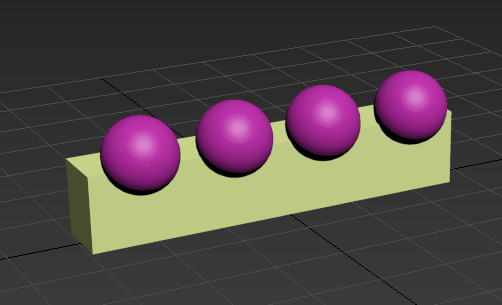

L’exemple suivant passe d’un mode à l’autre dans l’ordre suivant : Fil, Ombré et Fil et ombré.

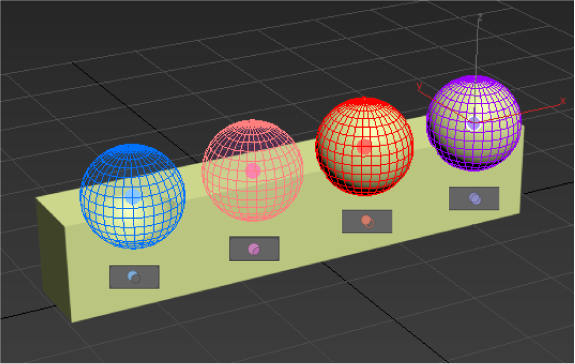

La couleur filaire et du manipulateur de l’opérande change en fonction du type d’opération effectuée. Dans l’exemple suivant, chaque opérande est associé à une opération booléenne différente afin d’illustrer cette fonctionnalité : soustraire , diviser , insérer et fusionner .

Désactiver la mise à jour interactive
Activez cette option pour accélérer les performances interactives. Lorsque cette option est désactivée (configuration par défaut), l’objet booléen est actualisé en continu dès lors que vous appuyez sur le bouton de la souris. Lorsqu’elle est activée, l’objet booléen est actualisé uniquement lorsque vous relâchez le bouton de la souris.
