Simplification des ensembles

Réduisez la complexité du modèle d’ensemble pour améliorer les performances des processus en aval ou protéger la propriété intellectuelle, ou encore pour une utilisation dans des ensembles encore plus grands.

Nouveautés : 2022, 2026

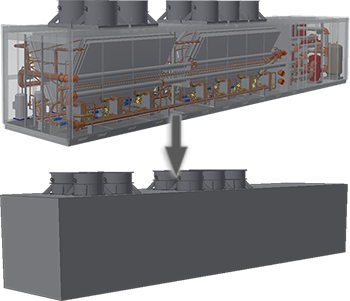

La commande Simplifier vous permet de créer une pièce à partir d’un ensemble. Vous pouvez spécifier les composants et les fonctions que vous souhaitez supprimer de la pièce simplifiée, ou bien utiliser l’une des valeurs prédéfinies intégrées.

Quels sont les avantages des pièces simplifiées ?

• Facilité d’utilisation.
• Réduction sensible de la taille des fichiers dans les ensembles volumineux et les pièces complexes.
• Réduction du temps d’ouverture d’un ensemble grâce à l’utilisation d’un état du modèle de substitution d’ensemble simplifié.
• Meilleur rendement lors de la visualisation ou de l'utilisation des ensembles volumineux et des pièces complexes.
• Protection de la propriété intellectuelle en dissimulant les fonctions et les composants internes.

• Dans un composite de surface simplifié, toutes les apparences du composant d’origine sont conservées, et d’autres fonctions visuelles, telles que le graphisme des filetages, peuvent également être conservées.
• Toutes les pièces simplifiées conservent les propriétés physiques de l’ensemble d’origine si elles sont calculées avant la création de la simplification.
• Une pièce de surface composite ne participe pas aux opérations de détection des interférences et des collisions.
• Evitez l'usage des pièces composites dans les vues en coupe.

Points d’accès

L’accès à la commande Simplifier en relation avec les modèles d’ensemble Inventor standard s’effectue par le biais des éléments suivants :

• Onglet Assembler groupe de fonctions Simplification Simplifier
• Navigateur : nœud État du modèle Nouveau substitut Simplifier

L’accès à la commande Simplifier pour une utilisation avec des projets architecturaux s’effectue par le biais des éléments suivants :

• Menu Fichier Exporter Exporter vers RVT : le type de fichier de sortie est limité à .rvt.
• Onglet Environnement Contenu BIM groupe de fonctions RVT Simplifier et exporter : le type de fichier de sortie est limité à .rvt.
• Onglet Environnement Contenu BIM groupe de fonctions RFA Simplifier le substitut : crée un substitut d’ensemble. Généralement utilisé en relation avec la commande Exporter les composants de construction.

Panneau de propriétés Simplifier les ensembles

Le panneau de propriétés est composé de groupes de commandes, de champs d’entrée et de sélecteurs qui permettent de réduire le nombre de composants et de fonctions dans le modèle simplifié. Les groupes affichés dépendent des options que vous spécifiez lorsque vous travaillez dans le panneau de propriétés.

Ces groupes sont les suivants :

Les fonctions de chaque groupe sont les suivantes :

• État initial : spécifiez l’état du modèle, la vue de conception et la vue en positionnement à utiliser pour le modèle simplifié.
• Enveloppes : remplacez les composants par une enveloppe basée sur le volume de la zone de délimitation.
• Composants : supprimez des pièces et des composants en les sélectionnant explicitement ou en spécifiant la longueur de la diagonale d’une zone de délimitation pour supprimer les composants inclus dans le volume.
• Fonctions : supprimez des fonctions par type et/ou par taille. Vous pouvez également sélectionner les fonctions que vous souhaitez conserver.
• Sortie : les options de sortie du fichier sont un nouveau fichier IPT ou un nouveau fichier IPT de substitution. Le nom du fichier s’affiche dans le chemin de navigation, eu haut du panneau de propriétés. Pour les fichiers de ce type, quatre options de style sont disponibles.
• Propriétés avancées: paramètres moins fréquemment utilisés, permettant de gérer le modèle simplifié généré.

Comment utiliser une pièce simplifiée dans un état du modèle ?

Pour créer une pièce simplifiée à utiliser ensuite comme substitut d’ensemble dans un état du modèle, vous avez le choix entre trois workflows :

• Créez une pièce simplifiée dans un ensemble à l’aide de la commande Simplifier. Ouvrez l’ensemble de destination, développez le dossier États du modèle, cliquez avec le bouton droit de la souris sur le dossier Substituts, développez Nouveau substitut, cliquez sur Sélectionner le fichier pièce, puis accédez au fichier pièce sur le disque.
• Développez le dossier États du modèle dans l’ensemble source, cliquez avec le bouton droit de la souris sur le dossier Substituts, développez Nouveau substitut et choisissez Simplifier pour créer une pièce simplifiée et l’utiliser comme substitut actif.
• Sélectionnez l’onglet Assembler le groupe de fonctions Simplification la commande Simplifier pour créer une pièce simplifiée et l’utiliser dans l’ensemble source en tant que substitut actif.

Est-il possible de modifier une pièce simplifiée ?

Une pièce simplifiée est un fichier pièce dérivé. Lorsque vous créez la pièce simplifiée, vous pouvez conserver le lien avec le fichier source ou le supprimer. Si vous choisissez de conserver le lien, ouvrez le fichier et, dans le navigateur, cliquez avec le bouton droit de la souris sur le nœud de l’ensemble et choisissez Modifier la simplification.
