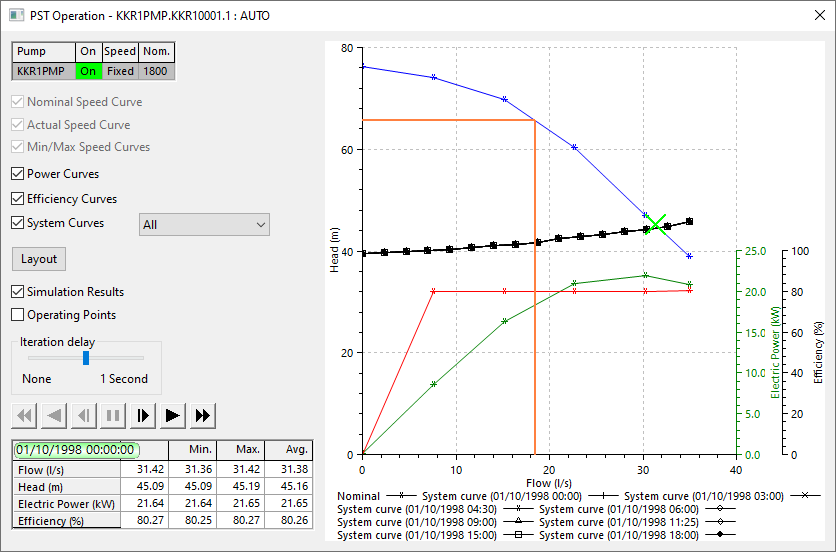

| Opzioni per il contenuto del grafico
|
Nella finestra di dialogo sono disponibili in modo permanente alcune opzioni che consentono di controllare esattamente quali dati vengono visualizzati.
|
Curva velocità nominale
|
Se questa opzione è selezionata, viene visualizzata la relazione carico/portata della pompa alla relativa velocità nominale (giri/min).
|
| Curva di velocità effettiva
|
Se questa opzione è selezionata, viene visualizzata la relazione carico/portata alla velocità simulata corrente se è diversa dalla velocità nominale (giri/min).
|
| Curve di velocità minima/massima
|
Se questa opzione è selezionata, vengono visualizzate le due curve corrispondenti alle velocità minima e massima definite dall'utente (non necessariamente raggiunte durante l'analisi).
|
| Curve di potenza
|
Se questa opzione è selezionata, vengono visualizzate le curve corrispondenti alla potenza utilizzata azionando la pompa nei vari modi sopra descritti.
|
| Curve di efficienza
|
Se questa opzione è selezionata, vengono visualizzate le curve che mostrano le efficienze derivate per le diverse condizioni operative sopra descritte.
|
| Curve sistema
|
Abilita la visualizzazione delle curve di carico del sistema.
Il menu a discesa a destra consente di visualizzare una curva particolare o tutte le curve. I titoli delle curve sono definiti dalla data e dall'ora della simulazione.
|
|
| Layout (pulsante)
|
Consente di modificare il layout della finestra di dialogo e del grafico. Se si fa clic più volte sul pulsante vengono mostrati diversi layout.
|
| Opzioni e controlli di riproduzione della simulazione
|
Se si apre il rapporto per una stazione di pompaggio in una simulazione completata, vengono aggiunte ulteriori opzioni alla finestra di dialogo:
| Risultati della simulazione
|
Se selezionata, questa opzione consente di visualizzare il punto operativo corrente per la pompa.
|
| Punti operativi
|
Se selezionata, questa opzione visualizza tutti i punti operativi della pompa durante la simulazione.
|
| Ritardo iterazione
|
Poiché la finestra di dialogo riproduce solo i dati della pompa, anziché l'intera rete, la riproduzione a piena velocità è troppo rapida per un'analisi realistica. È possibile utilizzare questo controllo a scorrimento per impostare un ritardo sensibile che consenta di vedere chiaramente il comportamento.
|
| Pulsanti di controllo della riproduzione
|
È possibile controllare la riproduzione dei risultati della stazione di pompaggio esattamente come per la riproduzione della simulazione principale.
|
| Griglia di parametri
|
Vengono visualizzati i valori importanti in corrispondenza del timestep corrente, insieme ai valori minimo, massimo e medio.
|
|
| Menu contestuale
|
| Stampa grafico
|
Consente di aprire la finestra di dialogo Stampa per stampare il grafico.
|
| Copia grafico
|
Consente di copiare il grafico negli Appunti.
|
| Proprietà grafico
|
Consente di aprire la finestra di dialogo Proprietà grafico.
|
| Esporta tracce in CSV
|
Consente di aprire una finestra di dialogo Salva con nome di Windows per scegliere il percorso e il nome di un file CSV per contenere i dati di traccia del grafico.
|
| Vista stampa
|
Consente di aprire una finestra di dialogo Stampa per stampare la vista contenuta nella finestra di dialogo.
|
|
