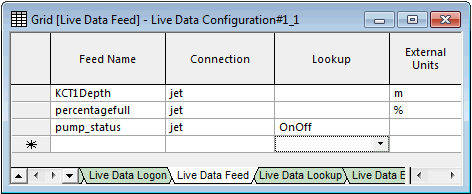

| Nome feed
|
Nome utente per il feed di dati di telemetria.
|
| Connessione
|
Elenco a discesa delle connessioni dalla griglia Accesso dati live.
|
|
Lookup
|
Elenco a discesa delle tabelle di lookup della griglia Lookup dati live (ricavata dal campo Nome lookup).
Un campo Lookup vuoto indica che non viene utilizzata alcuna tabella di lookup per il feed.
Se necessario, selezionare una tabella di lookup dall'elenco.
Suggerimento: Ogni volta che una tabella di lookup viene utilizzata per un feed, i campi Scostamento e Fattore correlati (vedere di seguito) vengono disabilitati e non vengono usati durante il recupero dei dati di telemetria.
|
| Unità Esterne
|
Unità per il feed di telemetria.
Vedere Informazioni sulle unità per ulteriori informazioni sulle unità di visualizzazione disponibili in InfoWorks WS Pro.
|
| Scostamento
|
Valore di scostamento da aggiungere ai dati nel file.
Il valore di scostamento viene applicato dopo il fattore di moltiplicazione (vedere Fattore di seguito), ma prima del valore di filtro (vedere Filtro minimo e Filtro massimo di seguito).
|
| Fattore
|
Fattore di moltiplicazione da applicare ai dati nel file.
Il fattore di moltiplicazione viene applicato prima del valore di scostamento (vedere Scostamento sopra) e il valore di scostamento viene applicato prima del valore di filtro (vedere Filtro minimo e Filtro massimo di seguito).
|
| Tipo derivato
|
~
|
| Timestep
|
Se questo campo è impostato su un dato numero di minuti, l'adattatore dati live restituirà i valori ad intervalli regolari e utilizzerà l'interpolazione dove necessario. Per gli stati della pompa, restituirà il valore più recente in corrispondenza di ogni timestep. Ad esempio, se la pompa si accende alle 9:45 e il timestep è di 60 minuti, il valore "ON" viene restituito alle 10:00. I timestep disponibili sono 5 minuti, 10 minuti, 15 minuti, 20 minuti, 30 minuti e 60 minuti. Se si seleziona Nessuno, tutti i valori verranno memorizzati.
|
| Finestra temporale (min.)
|
Disabilitata per i database PI e iHistorian e per l'API Web PI.
Finestra temporale entro la quale devono essere recuperati i dati live centrata sull'ora di inizio della simulazione predittiva.
Ad esempio, se la finestra temporale è di 30 minuti, vengono recuperati i dati live compresi tra 15 minuti prima dell'inizio e 15 minuti dopo l'inizio della simulazione.
|
| Adattatore
|
Adattatori attualmente supportati.
L'unico adattatore disponibile al momento è l'adattatore generico.
|
| Nome tabella
|
Disabilitato per i database PI, iHistorian, ClearSCADA, Info360 e Info360.com e per l'API Web PI.
Per CSV: si tratta di un elenco a discesa contenente tutti i file presenti nella posizione immessa in Nome file/Cartella nella pagina Accesso dati live. Scegliere un file contenente dati CSV.
Altrimenti, indica il nome della tabella del database di telemetria che contiene il feed dati live.
|
| Colonna campo Dati
|
Disabilitato per i database PI, iHistorian, ClearSCADA, Info360 e Info360.com e per l'API Web PI.
Colonna della tabella (specificata nel campo Nome tabella) contenente i valori dei dati monitorati.
|
| Colonna campo Data/Ora
|
Disabilitato per i database PI, iHistorian, ClearSCADA, Info360 e Info360.com e per l'API Web PI.
Colonna della tabella (specificata nel campo Nome tabella) contenente i dati di timestamp.
|
| Campo utente 1-3
|
Disabilitato per i database PI, iHistorian, ClearSCADA, Info360 e Info360.com e per l'API Web PI.
Utilizzabile per determinare i valori da ottenere se la tabella del database di telemetria contiene valori di dati per più flussi. I campi Campo Utente e Valore Utente vengono utilizzati per compilare la clausola Where di un'istruzione SQL.
Esempio
| DateTime
|
Valore
|
Avanzamento
|
| 2014-01-01 00:00
|
5
|
ResA
|
| 2014-01-01 00:00
|
4.5
|
ResB
|
| 2014-01-01 00:15
|
5.1
|
ResA
|
| 2014-01-01 00:15
|
4.6
|
ResB
|
Per ottenere i dati live per ResA:
Colonna Campo dati = Value
Colonna Campo data/ora = DateTime
Campo utente 1 = Feed
Valore Utente 1 = ResA
|
| Valore campo utente 1-3
|
Disabilitato per i database PI, iHistorian, ClearSCADA, Info360 e Info360.com e per l'API Web PI.
Utilizzabile per determinare i valori da ottenere se la tabella del database di telemetria contiene valori di dati per più flussi. I campi Campo Utente e Valore Utente vengono utilizzati per compilare la clausola Where di un'istruzione SQL. (Vedere, ad esempio, Campo utente 1-3 di cui sopra.)
|
| Nome contrassegno
|
Abilitato per le connessioni a database PI, iHistorian, ClearSCADA e Info360, API Web PI e Generico (REST).
Nome dell'etichetta del database contenente il feed dati live. Un'etichetta è un identificatore univoco per uno stream di dati (o punto).
|
|
Durata Info360
|
Si applica ai database Info360.
Intervallo di tempo in cui viene eseguita l'aggregazione. Vedere il campo Tipo serie Info360 di seguito.
|
|
Tipo serie Info360
|
Si applica ai database Info360.
Tipo di aggregazione eseguita:
|
| Soglia cambio filtro
|
Utilizzare con il valore Durata Min Filtro (min.) per escludere dati indesiderati, ad esempio da un sensore difettoso. Se i dati cambiano di meno del valore di soglia nel periodo di durata, vengono esclusi.
|
| Durata Min Filtro (min.)
|
Utilizzare con il valore Soglia cambio filtro per escludere dati indesiderati, ad esempio da un sensore difettoso. Se i dati cambiano di meno del valore di soglia nel periodo di durata, vengono esclusi.
|
| Minimo filtro
|
I dati vengono esclusi se si trovano al di sotto del valore del contorno specificato.
I valori di filtro vengono applicati dopo l'applicazione di eventuali fattori di moltiplicazione e valori di scostamento (vedere Scostamento e Fattore sopra).
|
| Massimo filtro
|
I dati vengono esclusi se sono al di sopra del valore del contorno specificato.
I valori di filtro vengono applicati dopo l'applicazione di eventuali fattori di moltiplicazione e valori di scostamento (vedere Scostamento e Fattore sopra).
|
