Informazioni sulla curva della pompa

Nella sezione Informazioni sulle stazioni di pompaggio è riportata una descrizione dell'uso delle pompe all'interno delle stazioni di pompaggio.

Le informazioni sulla pompa richieste sono riportate in dettaglio nella sezione Campi dati Curva della pompa.

Le curve caratteristiche della pompa mettono in relazione le caratteristiche prestazionali della pompa, tipicamente il carico (H_P), la potenza assorbita (P) e l'efficienza (), con la portata (Q).

Caratteristiche operative della pompa

I dati caratteristici della pompa devono essere forniti dal produttore. Queste caratteristiche corrispondono alle pompe monostadio e alla velocità nominale.

Le caratteristiche di una pompa multistadio vengono calcolate moltiplicando il carico, H _P e la potenza, P per il numero di stadi.

Curva di sistema

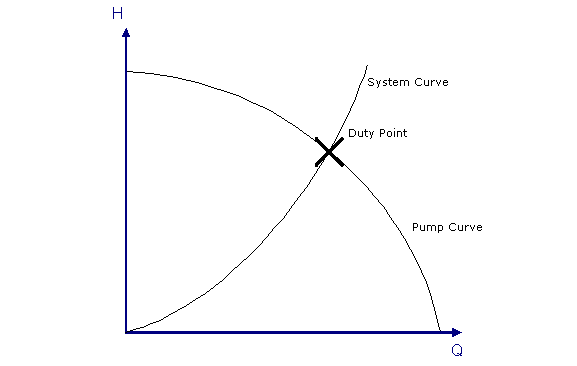

La curva di sistema mette in relazione il carico di pompaggio richiesto, H _P allo scarico, Q. Il punto di funzionamento (punto di servizio) della pompa si trova nel punto di intersezione tra la curva del sistema e la curva della pompa.

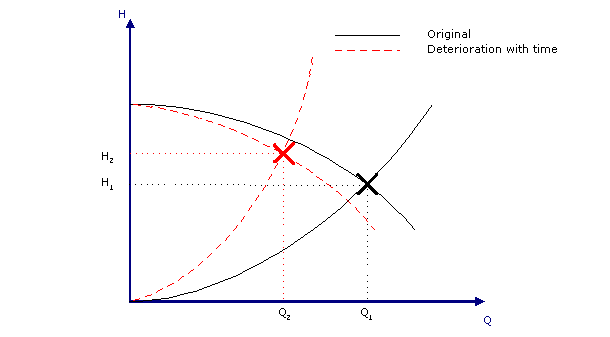

Man mano che le parti meccaniche della pompa si deteriorano con l'uso nel tempo, il punto di funzionamento della pompa si sposterà (per un dato carico richiesto, la portata diminuirà, ovvero la curva della pompa si sposterà verso il basso). Inoltre, con il deterioramento delle tubazioni del sistema e il loro irruvidimento, la curva del sistema diventerà più ripida. Nel corso del tempo, potrebbe verificarsi una significativa diminuzione dell'output della pompa.

Effetto dell'usura sulla pompa

Se sono stati effettuati test sulla pompa dopo la sua installazione, le caratteristiche risultanti dai test possono essere utilizzate per fornire una curva più accurata e aggiornata per la pompa. In alternativa, è possibile applicare una valvola a farfalla alla stazione di pompaggio per simulare il deterioramento della pompa.

Pompe in parallelo

Le caratteristiche operative di un PST con due pompe in parallelo sono illustrate nelle figure seguenti:

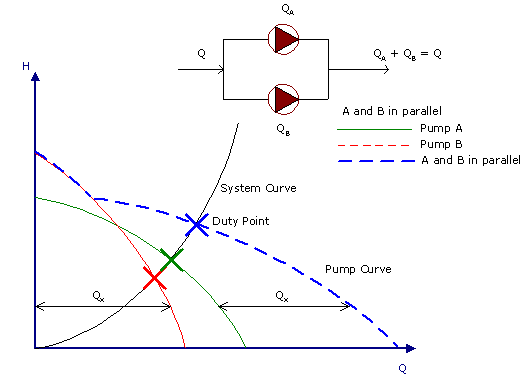

Pompe simili in parallelo

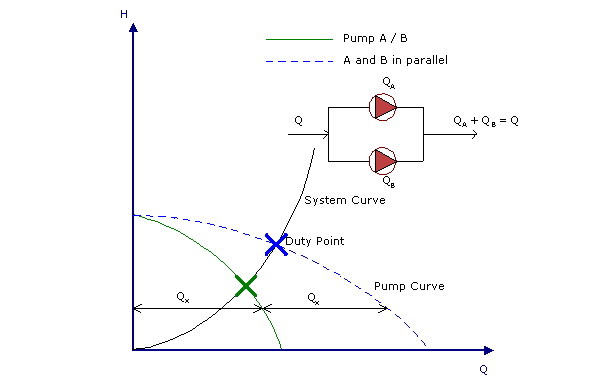

Pompe diverse in parallelo

InfoWorks WS è in grado di gestire facilmente stazioni con più unità in parallelo. Ulteriori informazioni sono disponibili nella sezione Informazioni sulle stazioni di pompaggio.

Pompe a velocità fissa

Queste pompe sono di gran lunga le unità più utilizzate in qualsiasi sistema di approvvigionamento idrico. Sono progettate per funzionare ad una sola velocità di rotazione.

Nota: La velocità di rotazione effettiva di una pompa può differire di qualche punto percentuale dalla velocità nominale, modificandone così le caratteristiche, talvolta in modo significativo. L'utente dovrebbe scoprire il valore reale. InfoWorks WS calcolerà quindi la caratteristica corrispondente per ogni pompa, applicando le leggi di affinità.

Ricordare sempre che è il motore a determinare la velocità di rotazione della pompa, e non viceversa.

Pompe a velocità variabile

Queste pompe sono progettate per funzionare a diverse velocità. InfoWorks WS presuppone che la velocità possa assumere qualsiasi valore compreso nell'intervallo specificato: normalmente tra il 70% e il 100% della velocità nominale. In rari casi questo intervallo è più ampio. InfoWorks WS avviserà l'utente che l'intervallo è insolitamente ampio.

Le caratteristiche relative alle diverse velocità di rotazione possono essere previste utilizzando le leggi di affinità. Le leggi di affinità stabiliscono che per un dato diametro della girante:

(1) (2) (3) dove: Q = Portata attraverso la stazione di pompaggio n = Velocità di rotazione della girante HP= Carico P = Potenza "o" indica il valore nominale
