Pagina Controllo pozzo

Questa pagina consente di visualizzare e modificare i campi dati specifici al pozzo.

Esistono due modi per determinare i livelli di carico in corrispondenza di un nodo del pozzo:

• Utilizzare la griglia Curva di abbassamento per immettere una serie di valori di portata e abbassamento.
• Utilizzare la griglia Profilo livello dell'acqua per immettere una serie di livelli di carico per la simulazione. Il livello di carico rimane al valore inserito dalla data e ora specificate fino al successivo valore di data/ora o fino al termine della simulazione.

La pagina viene visualizzata facendo clic sulla scheda Controllo pozzo nel foglio proprietà di un pozzo a cui sono stati aggiunti dati di controllo.

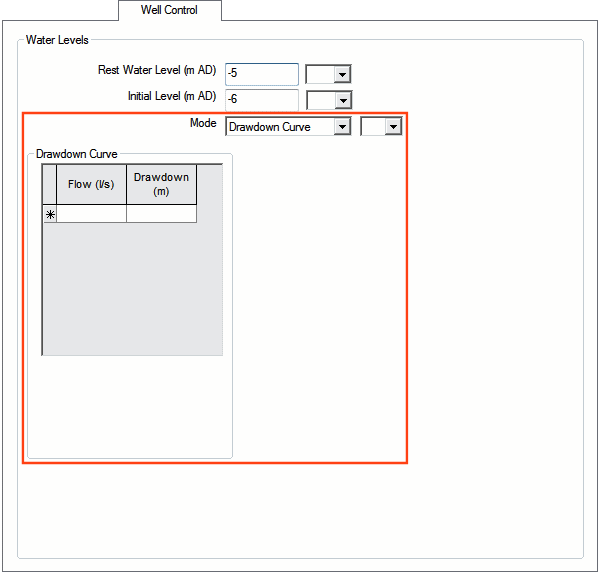

Griglia curva di abbassamento

Se la modalità è impostata su Curva di abbassamento, viene visualizzata la griglia Curva di abbassamento.

La griglia viene utilizzata per inserire una serie di valori di portata in funzione dell'abbassamento.

Mostra il calcolo del livello di carico al pozzo

Carico = RWL - D(Q) (1) Dove: RWL = Livello statico dell'acqua D(Q) = Profondità di abbassamento per la portata pompata corrente

L'interpolazione lineare verrà eseguita tra i valori di portata/abbassamento immessi nella griglia.

Se la portata di pompaggio è inferiore al primo valore di portata inserito nella griglia, verrà eseguita un'interpolazione lineare tra portata zero/abbassamento zero e il primo valore di portata/abbassamento presente nella griglia.

Se la portata pompata è superiore all'ultimo valore di portata inserito nella griglia, verrà utilizzato l'ultimo valore di abbassamento immesso per calcolare il carico nel pozzo.

Nota: Il carico del pozzo viene calcolato dopo ogni istantanea. Di conseguenza, l'abbassamento del livello segue con un ritardo di un timestep rispetto alla portata della stazione di pompaggio.

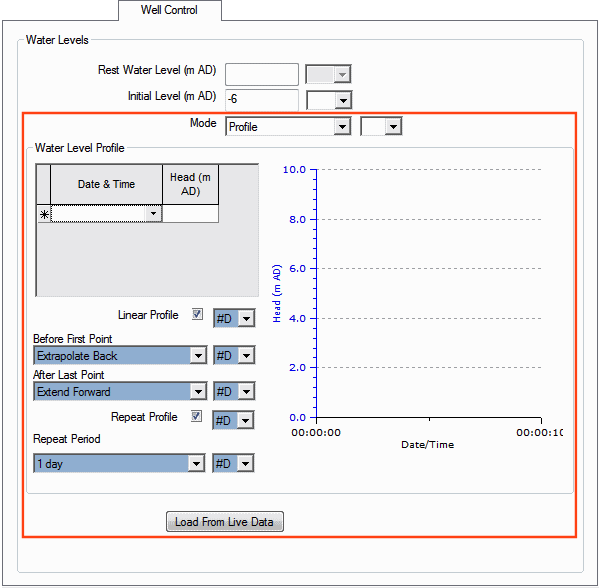

Griglia profilo livello dell'acqua

Se la modalità è impostata su Profilo, vengono visualizzate la griglia profilo livello dell'acqua e i controlli associati.

Esistono due modalità per impostare il livello di carico di un pozzo in modalità profilo:

• Utilizzare il campo Livello iniziale per impostare un livello di carico costante durante la simulazione.
• Utilizzare la griglia per immettere una serie di livelli di carico variabili per la simulazione.

Nota: Se vengono immessi sia un livello iniziale sia una serie di livelli di carico variabili, vengono utilizzati i livelli di carico variabili.

Per default, viene utilizzata un'interpolazione lineare tra i punti dati. È possibile deselezionare la casella Profilo lineare per utilizzare un profilo a gradini: ogni valore di carico inserito nella griglia verrà mantenuto fino alla successiva data/ora o fino al termine della simulazione.

Opzioni per estendere il profilo oltre le date/ore inserite

La vista Profilo livello dell'acqua della pagina Controllo pozzo include opzioni per estendere il profilo al di fuori delle date e degli orari inseriti.

Mostra opzioni

Opzione	Descrizione
Prima del primo punto	Estendi a ritroso Il primo valore nella griglia viene esteso fino all'inizio della simulazione (e all'inizio del periodo di ripetizione per i profili ripetuti). Estrapola a ritroso Valido solo per i profili lineari: i primi due valori della griglia vengono utilizzati per estrapolare fino all'inizio della simulazione (e all'inizio del periodo di ripetizione per i profili ripetuti). Nota: Se si seleziona Estrapola a ritroso per un profilo non lineare, il profilo verrà esteso all'indietro. Zero/Invariato Un valore zero o "off" viene applicato dall'inizio della simulazione fino alla data/ora del primo valore nella griglia (e dall'inizio del periodo di ripetizione per i profili ripetuti).
Dopo ultimo punto	Estendi in avanti L'ultimo valore presente nella griglia viene esteso fino al termine della simulazione o fino alla fine del periodo di ripetizione. Estrapola in avanti Valido solo per i profili lineari: gli ultimi due valori presenti nella griglia vengono utilizzati per estrapolare i dati fino al termine della simulazione o fino alla fine del periodo di ripetizione. Nota: Se è selezionata l'opzione Estrapola in avanti per un profilo non lineare, il profilo verrà esteso in avanti.
Casella di controllo Ripeti profilo	Selezionare la casella Ripeti profilo per ripetere un profilo (da 00:00 per il periodo di ripetizione selezionato) per tutta la durata della simulazione. Importante: Quando si utilizza l'opzione Ripeti profilo, se il profilo definito si estende oltre il periodo di ripetizione selezionato, il profilo non verrà ripetuto.
Ripeti periodo	Periodo del profilo che verrà ripetuto durante la simulazione, se la casella Ripeti profilo è selezionata.

Opzione per utilizzare i dati live

È possibile caricare i dati di carico da un file di dati live e utilizzarli per controllare il livello nel pozzo.

Per farlo, fare clic sul pulsante Carica da dati live e utilizzare la finestra di dialogo Collegamento a dati live per scegliere l'origine e aggiornare la griglia Profilo livello dell'acqua. Viene quindi visualizzata la finestra di dialogo Livello sensore nella quale è possibile inserire il livello del sensore (sopra il datum).

I dati presenti nel file vengono considerati come relativi al livello del sensore. I due valori vengono sommati per ottenere i valori sopra il datum. Il livello sensore di default corrisponde alla quota altimetrica del nodo.

Nota: Se i dati presenti nel file di dati live non sono compatibili con i dati di controllo, verrà visualizzato un avviso e non verrà apportata alcuna modifica.

Al termine dell'aggiornamento, chiudere la finestra di dialogo utilizzando il pulsante X nell'angolo in alto a destra.

Opzione per svuotare la griglia del profilo del livello dell'acqua

Un metodo rapido per svuotare la griglia consiste nell'utilizzare il pulsante Elimina nella finestra di dialogo Collegamento a dati live.
