近接テスト ツールでは、別の管から一定の距離内にあるノードの検出が試行されます(通常は 1 つの管のみが接続されていますが、複数の管に接続されたノードを検索することを選択できます)。
これは接続の問題を示している可能性があり、ノードは実際には管に接続されていなければなりません。
該当するノードが検出されるたびに分析でき、必要に応じて、隣接する管を自動的に分割して、最も近いポイントでノードを接続することもできます。

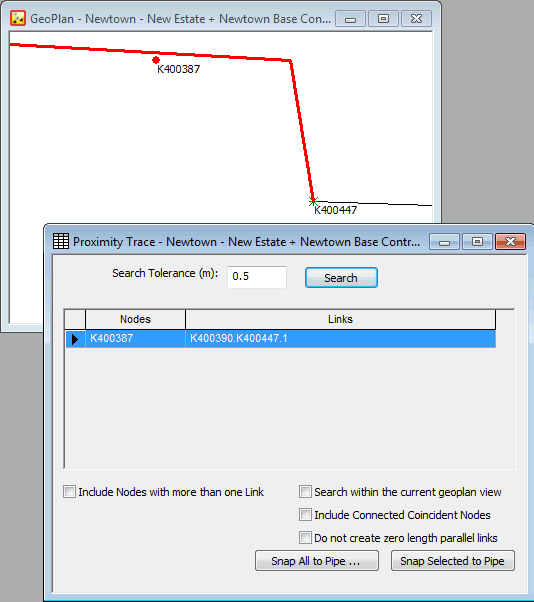

近接トレースを実行する
- ネットワークが開いている状態で、[ジオプラン]
[トレーシング ツール] [近接トレース]を選択します。これにより、近接トレース ビューが表示されます。後でネットワークを変更する場合は、ネットワークをチェック アウトする必要があります。
- 検索許容誤差の値を設定します。デフォルトは 0.5 メートルです。ご希望の場合は、デフォルト値で追跡を実行してから、必要に応じてより大きな値でさらに追跡を実行することができます。
- 以下の各チェック ボックス オプションを使用して、検索に含めるノードを選択します。
複数リンクに接続するノードを含める デフォルトでは、切断されたノードと 1 つのリンクに接続されたノードのみが検索に含まれます。
複数のリンクに接続されたノードを含めるには、[複数リンクに接続するノードを含める]ボックスにチェックを入れます。
現在のジオプラン ビュー内を検索 デフォルトでは、ネットワーク全体を検索します。
ジオプランに現在表示されているノードのみを含めるには、[現在のジオプラン ビュー内を検索]ボックスにチェックを入れます。
接続する同一ノードを含める デフォルトでは、リンクで接続された同一ノードは検索に含まれません。
リンクで接続された同一ノードを含めるには、[接続する同一ノードを含める]ボックスにチェックを入れます。このオプションは、GIS ではノードとして表され、InfoWorks ではリンクとして表されるオブジェクト(バルブなど)を GIS からインポートする場合に特に便利です。
- リンクで接続された同一ノードが管にスナップされるときに、長さがゼロの管が作成されないようにするには、[延長ゼロの並列リンクを作成しない]オプションにチェックを入れます。(たとえば、このオプションは、GIS ポイント データからインポートされたバルブをスナップする場合に使用します。デフォルトでは、ポイント バルブの 2 番目のノードが管にスナップされると、バルブに平行な長さゼロの管が作成されます。[延長ゼロの並列リンクを作成しない]オプションにチェックを入れると、長さゼロの管は破棄されます。)
- 別の管の[検索許容誤差]距離内にあり、上で選択した条件に一致する接続されていないノードを一覧表示するには、[検索]ボタンをクリックします。
検出されたノードを処理する
ノードをズームインする
[現在のジオプラン ビュー内を検索]チェック ボックスがオンになっていない場合:
[近接トレース ビュー]グリッドで 1 つのノードを選択すると、ノードおよび隣接する管がジオプラン ウィンドウで選択されます。ノードと隣接する管が引き続き表示されている間、ジオプラン ウィンドウで最大限ズームインされます。複数のノードを選択すると、選択したすべてのノードと隣接する管がビュー上で選択されます。ノードと隣接する管が引き続き表示されている間、ジオプラン ウィンドウで最大限ズームインされます。
ノードを選択するには、グリッドの左側の列をクリックします。ジオプラン ウィンドウでは、いつでもさらにズームインしたり、移動したりできます。
近接検索で検出されたすべてのノードを管に自動でスナップするには
- [すべてを管にスナップ]ボタンをクリックします。[ノードを移動]ダイアログが表示されます。
- 必要に応じて、新規リンク長のフラグを選択します。
- ダイアログの下部にあるボタンを使用して、各ノードに対して実行するアクションを選択します。
- [すべて OK] - 近接検索で見つかったすべてのノードを隣接する管にスナップします。
- [OK] - 現在のノードを隣接する管にスナップします。近接トレース リストの次のノードに対する[ノードを移動]ダイアログが表示されます。
- [キャンセル] - 現在のノードは管にスナップされません。近接トレース リストの次のノードに対する[ノードを移動]ダイアログが表示されます。キャンセル後に[すべて OK]をクリックすると、リスト内の現在のノードより後のノードのみが処理されます。
近接トレース ビューでグリッドに表示される各ノードは、管の最も近いポイントで隣接する管にスナップされます。[すべて OK]を使用すると、ノードは[既存リンクを分割]リストの最初の管にスナップされます。
既存の管を分割する場合:
- 隣接する管の最も近いポイントにノードを移動させます
- 隣接する管は最も近いポイントで分割され、[長さ]パラメータとは別に同じパラメータを持つ 2 つの管が作成されます。長さ:
- 既存の[長さ]フィールドに #D フラグが設定されている場合は、ジオプランから再計算します。
- #D フラグが設定されていない場合は、既存のリンクでのノードの配置場所に基づいて、既存の定義済み長さを分割することで計算します。[長さ]フィールドには、[ノードを移動]ダイアログで選択されたフラグを使用してフラグが付けられます。
- これで、ノードが既存の管と新しい管の端に接続されます。
選択したノードを順番に処理するには、近接トレース ビューで検出されたノードの行を処理対象として選択し、[管に選択をスナップ]ボタンをクリックします。選択した各ノードを隣接する管に順番に挿入するオプションが表示されます。
