境界トレース

1 つの始点(選択したノードまたはリンク)からトレーシングツールが定義済みの境界ポイントに到達するまで、外側に向かってトレースできます。

トレースは始点から放射状に広がります。トレースの各分岐は、選択したタイプの境界ポイントまたはネットワークの制限に達すると停止します。

また、トレースが境界ポイントに到達することなく 2 つのエリア間の境界([エリアコード]フィールドというノードを使用して定義)を越えた場合は、トレースを一時停止することもできます。

境界トレースツールでは、境界トレースビューを使用します。

トレースの表示速度と画面の更新頻度をコントロールするオプションを設定できます。ビューの下部にあるボタンを使用して、トレースの再生をコントロールすることもできます。

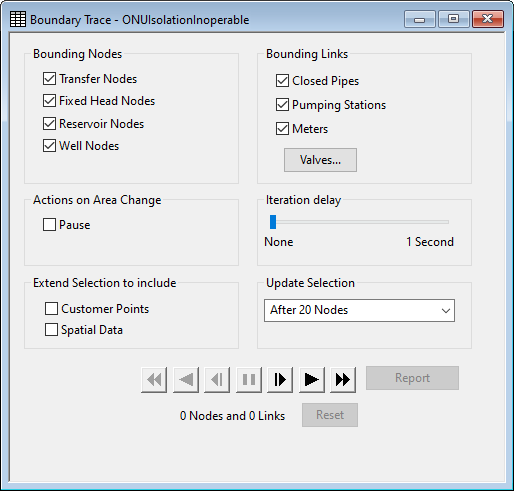

境界トレースビュー

境界ポイント

必要に応じて境界ポイントとして選択できるノードとリンクが数種類あり、そこでトレースが停止します。以下に示します。

中継ノード
固定水頭ノード
貯水池ノード
ポンプ井
閉鎖管
ポンプ場
メートル
一部またはすべてのバルブタイプ

バルブ

境界ポイントとしてバルブを選択する場合、いくつかのオプションがあります。バルブオプションは[境界バルブ]ダイアログで設定されます。このダイアログにアクセスするには、境界トレースビューの[バルブ]ボタンをクリックします。

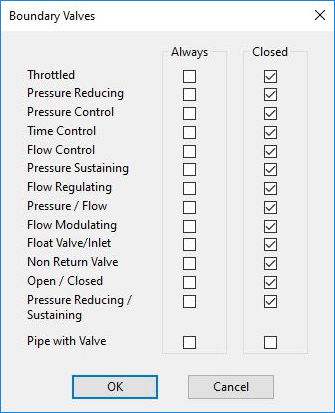

[境界トレースのバルブ]ダイアログ

オプションは、開いているコントロールデータセットがあるかどうかによって異なります。

注: サービスバルブの存在を示すために、管で[バルブ有]チェックボックスが true に設定されている場合、これらのサービスバルブで停止するようにトレースを指定できます。もちろん、スロットルバルブまたは開/閉バルブを使用してバルブを明示的にモデリングする方がよい方法です。

コントロールデータあり

バルブの各タイプは次のとおりです。

境界としては使用されない
常に境界として使用される
バルブが閉じているときのみ境界として使用される
- コントロールデータで[閉鎖管]フィールドがオンになっている場合、どのバルブも閉じているとみなされます
- スロットルバルブ(THV)は、開度の割合値がゼロの場合、閉じているとみなされます
- 水圧コントロール(PCV)および流量コントロール(FCV)バルブは、初期開度がゼロ、かつこの値を変更できる関連コントロールデータオブジェクトがない場合、閉じているとみなされます

各バルブの設定は個別に変更できます。デフォルト設定では、閉じている場合はすべてのバルブタイプが境界になります。

コントロールデータなし

ネットワークに関連付けられたコントロールデータセットがない場合:

[閉鎖]オプションは使用できません
スロットルバルブから流量節制バルブ(図を参照)までのすべてのバルブタイプの[常時]チェックボックスの設定が一緒に変更されます。つまり、これらのバルブタイプはすべて境界として含まれるか、すべて無視されるかのいずれかです。
デフォルト設定では、境界として使用されるバルブタイプはありません

エリアを変更する

すべてのモデルノードの[エリアコード]フィールドは、給水システムのさまざまな地区計量エリア(DMA)やその他の運用部門を識別するためによく使用されます。

境界トレースツールが境界にぶつかることなく、[エリアコード]フィールドが変更された(つまり、リンクが 2 つのエリアの境界をまたぐ)かどうかを把握すると便利な場合があります。

トレースでそのようなリンクが見つかった場合に使用できるオプションがあります

エリアの変更を無視する
トレースを一時停止する

トレースをコントロールする

ビューの下部には、境界トレースの表示をコントロールするためのボタンセットがあります。これらのボタンは、[リプレイ]ツールバーのシミュレーション再生ボタンと非常によく似ています。

境界トレースを表示する前に、次の 2 つのオプションを設定できます。

[反復遅れ]: 境界トレースが次のノードを検索するまでの任意の遅延です(最長 1 秒)。再生(または逆再生)モードのときに表示速度を下げるために使用します
[選択を更新]: ノード数とリンク数を更新する頻度をコントロールします。これは、1 ノードごとから 100 ノードごとまでさまざまです

次のボタンを使用して、トレース表示をコントロールできます。

	再生(または逆再生)。これらのボタンを使用して、トレースを連続的に前後に移動します。[反復遅れ]により、ノード間に遅延時間が適用されます。[選択を更新]の値により、ノード数、リンク数、および選択が更新される前に、トレースに追加する(またはトレースから削除する)ノードの数が設定されます。
	コマ送り。トレースから 1 つのノードを追加(または削除)します。ノード数、リンク数、および選択は、そのコマの後に更新されます
	早送り(または戻る)。[反復遅れ]は無視されます。[選択を更新]により、ノードとリンクの数を更新する頻度が設定されます。選択は、トレースが完了または一時停止された後にのみ更新されます。
	一時停止。トレースを手動で一時停止します
[レポート]ボタン	閉じる必要があるバルブ、および操作できないため、または既に閉じているために無視されるバルブを一覧表示します。
Reset ボタン	トレース履歴を削除し、ジオプラン上のすべての選択を消去します。トレースを繰り返す前に、新しい開始ノードまたはリンクを選択する必要があります。

ネットワークの変更を行う

境界トレースビューは、現在のトレースの履歴を保持し、現在のトレースに関係する変更が行われたかどうかをネットワークで監視します。つまり、境界トレースビューが開いている間は、ネットワークを調整してからトレースを再開して、調整の効果を確認できます。

InfoWorks で現在のトレースに影響する変更が検出された場合、トレースは調整されたノードまたはリンクがトレースの一部になる前のポイントまで自動的に巻き戻されます。
