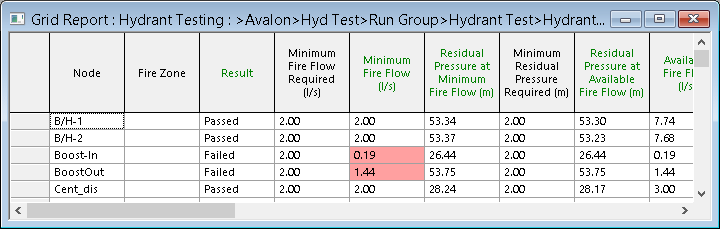

このビューには、消火水量 - 消火栓テストシミュレーションの結果が表示されます。
このビューは、次のいずれかの方法で表示されます。
- 消火栓テスト シミュレーション結果オブジェクトをメイン ワークスペースにドラッグする。
- [結果]
[グリッド レポート] [消火栓テスト]を選択し、[消火栓テスト]ダイアログに入力する。
ヒント: 消火栓テスト時間までの結果をジオプランで表示するには、消火栓テスト シミュレーションを右クリックし、 [名前を付けて開く] をクリックして、[結果の選択]ダイアログで [完全なリプレイ結果] を選択します。
| 項目 | 説明 |
|---|---|
| 列見出し | 列見出しでは、結果は緑色、入力データは黒色で表示されます。 |
| 未達成の条件 | 消火水量データまたは消火栓ノードの消火栓プロパティ シートで指定された条件(たとえば、最小消火水量)が満たされていない場合、該当するフィールドがグリッド内で赤く強調表示されます。 |
| 消火栓テスト結果フィールド |
ノード: テスト ノードの ID。 結果:
必要最小消火水量: 防火ニーズを満たすために必要な最小流量です。最小流量値は、 [消火水量データ] 項目または消火栓ノードの消火栓プロパティ シートでユーザーが指定します。 最小消火水量: テスト ノードにおけるユーザー定義の必要最小消火水量と計算された使用可能消火水量のうち少ない方。 最小消火水量での残余水圧: ノードで最小消火水量が適用されている場合のテスト ノードにおける水圧です。 この結果は、[消火水量オプション]ダイアログで [最大/最小消火水量での水圧を計算] がオンになっている場合にのみ計算されます。 必要最小残余水圧: テスト ノードで火災発生時に許容される最小残余水圧です。 使用可能消火水量での残余水圧: ノードで使用可能消火水量が適用されている場合のテスト ノードにおける残余水圧です。 使用可能消火水量: 水圧条件に違反することなく、テスト ノードで取得できる最大消火水量です。 [使用可能な消火水量] は、以下から決定されます。
適用された水圧条件を満たせない場合、テスト ノードは[失敗]となります。 必要最大消火水量: 最大流量値は、 [消火水量データ] 項目または消火栓ノードの消火栓プロパティ シートでユーザーが指定します。 この情報は、[消火水量オプション]ダイアログで [最大/最小消火水量での水圧を計算] がオンになっている場合にのみ表示されます。 最大消火水量: テスト ノードにおけるユーザー定義の必要最小消火水量と計算された全開時の消火用水量のうち少ない方。 この結果は、[消火水量オプション]ダイアログで [最大/最小消火水量での水圧を計算] がオンになっている場合にのみ計算されます。 最大消火水量での残余水圧: ノードで最大消火水量が適用されている場合のテスト ノードにおける水圧です。 この結果は、[消火水量オプション]ダイアログで [最大/最小消火水量での水圧を計算] がオンになっている場合にのみ計算されます。 消火栓全開時の残余水圧: ノードで全開時の消火用水量が適用されている場合のテスト ノードにおける水圧です。 この結果は、[消火水量オプション]ダイアログで [消火栓全開時の流量を計算] がオンになっている場合にのみ計算されます。 全開時の消火用水量: 消火栓が 100% 開いているときのテスト ノードでの水量です。 この結果は、[消火水量オプション]ダイアログで [消火栓全開時の流量を計算] がオンになっている場合にのみ計算されます。 予備テスト水圧: 消火水量を適用する前の消火栓テスト時間におけるテスト ノードでの水圧です。これは、ラン タイプが通常であるシミュレーションを実行する場合に得られる結果です。 予備テスト需要: 消火水量を適用する前の消火栓テスト時間におけるテスト ノードでの需要です。これは、ラン タイプが通常であるシミュレーションを実行する場合に適用される需要です。 ゾーン必要最小残余水圧: テスト ノードと同じ消火ゾーンにあるノードで火災発生時に許容される最小残余水圧です。テスト ノード自体は含まれません。 この情報は、[消火水量オプション]ダイアログで [ゾーンの条件を使用] オプションがオンになっている場合にのみ表示されます。 ゾーン最小残余水圧: テスト ノードと同じ消火ゾーンにあるノードにおける火災発生時の最小残余水圧です(テスト ノード自体は含まれません)。 この結果は、[消火水量オプション]ダイアログで [ゾーンの条件を使用] オプションがオンになっている場合にのみ計算されます。 最小ゾーン ノード: ゾーン最小残余水圧が発生したノードです。 ネットワーク必要最小残余水圧: テスト ノードと同じ消火ゾーンにないノードにおける火災発生時の最小残余水圧です。 この情報は、[消火水量オプション]ダイアログで [ネットワークの条件を使用] オプションがオンになっている場合にのみ表示されます。 ネットワーク最小残余水圧: テスト ノードと同じ消火ゾーンにないノードにおける火災発生時の最小残余水圧です。 この結果は、[消火水量オプション]ダイアログで [ネットワークの条件を使用] オプションがオンになっている場合にのみ計算されます。 最小ネットワーク ノード: ネットワーク最小残余水圧が発生したノードです。 必要最大流速: 火災発生時にネットワーク内のいずれかのリンクで許容される最大流速です。この情報は、[消火水量オプション]ダイアログで [最大流速を使用] オプションがオンになっている場合にのみ表示されます。 最大流速: 火災発生時にネットワーク内のリンクで発生した最大流速です。この結果は、[消火水量オプション]ダイアログで [最大流速を使用] オプションがオンになっている場合にのみ計算されます。 最大流速リンク: 最大流速が発生したリンク。 |
| コンテキスト メニュー |
コピー: 選択したセルの値をクリップボードにコピーします。複数のセル/行/列を同時にコピーできます。 列の固定: 1 つまたは複数の列が選択されている場合に、列ヘッダーから使用できます。 列をグリッドの左側に移動し、極太の線でマークします。列を横にスクロールしても、これらの固定された列は移動しません。 すべての列の固定を解除: 列が以前に固定されていた場合に列ヘッダーから使用できます。 固定されていたすべての列を固定解除します。 消火栓曲線: 計算された消火栓曲線のグラフを表示します。 さまざまな並べ替えオプション: 1 つの列または選択した複数の行や列でデータを並べ替えます。 |
| 列の順序 | 列を並べ替えるには、列ヘッダーをクリックし、グリッド内の必要な場所にドラッグします。 |
