Civil 3D와 InfraWorks 간 워크플로우를 사용하여 코리더 설계에 교량을 추가할 수 있습니다.
도로 설계자는 Civil 3D에서 선형 또는 코리더를 설계할 수 있으며, 이후에 교량 설계자가 선형 또는 코리더를 InfraWorks로 가져오고 InfraWorks에서 교량을 추가하는 동안 설계된 도로 지오메트리를 이용할 수 있습니다. 교량이 작성된 후 교량 설계자는 도로 설계자가 Civil 3D에 가져올 수 있는 IMX 데이터 세트에 교량을 게시할 수 있습니다.
교량 설계 워크플로우
교량 설계 워크플로우는 Civil 3D 또는 InfraWorks에서 시작할 수 있습니다. 다음 테이블에는 Civil 3D에서 선형 또는 코리더를 작성하여 이를 Civil 3D로 가져오고 InfraWorks에서 교량을 추가한 다음 InfraWorks로 해당 교량을 가져오는 작업으로 시작하는 워크플로우 단계가 나와 있습니다. Civil 3D에서 구성요소 도로 및 교량을 작성하여 InfraWorks로 가져오는 작업으로 시작할 수도 있습니다.
| 공동작업자 | Workflow | 주석 |
|---|---|---|
|
Civil 3D를 사용하는 도로 설계자. |
도로 설계자:
|
InfraWorks에서 작업한 Civil 3D 도면에 연결하려면 같은 컴퓨터에 InfraWorks 및 Civil 3D가 모두 설치되어 있어야 합니다. |
|
InfraWorks를 사용하는 교량 설계자. |
교량 설계자:
|
InfraWorks에서 작성된 교량:  IMX 데이터 세트에 교량을 게시하려면 InfraWorks에서 교량을 선택하고 마우스 오른쪽 버튼을 클릭하여 토목 구조물 게시 상황에 맞는 메뉴를 표시한 다음, 새로 만들기를 선택합니다. |
|
Civil 3D를 사용하는 도로 설계자. |
도로 설계자:
|

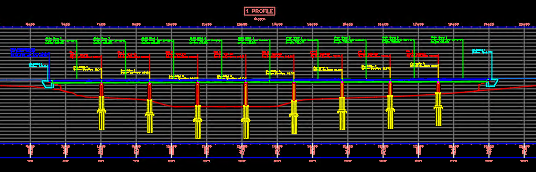

InfraWorks 교량 및 구성요소 도로를 Civil 3D로 가져올 때 작성된 교량:  Civil 3D에서 종단 뷰에 투영된 교량:  주: 평면도 제작 도구에서 작성한 시트에서 투영 객체를 보려면 시트 작성 명령을 사용한 후 교량을 투영해야 합니다.
|
|
InfraWorks를 사용하는 교량 설계자. |
교량 설계자:
|
IMX 데이터 세트에 교량을 다시 게시하려면 InfraWorks에서 교량을 선택하고 마우스 오른쪽 버튼을 클릭하여 토목 구조물 게시 상황에 맞는 메뉴를 표시한 다음, 기존 항목 업데이트를 선택합니다. |
|
Civil 3D를 사용하는 도로 설계자. |
도로 설계자:
팁: 교량 워크플로우에 대한 자세한 내용은 InfraWorks 도움말을 참고하십시오.
|
현재 도면에 사용된 IMX 데이터 세트를 토목 구조물 게시 InfraWorksInfraWorks
참조된 데이터가 변경됨 참조된 InfraWorks 데이터가 변경되었으며 다시 로드해야 할 수 있습니다. |
- InfraWorks에서 교량을 포함하는 Civil 3D 데이터 세트를 열면 교량 객체가 Civil 3D 도면에서 작성됩니다.
InfraWorks에서 토목 구조물 게시 상황에 맞는 메뉴를 사용하여 교량의 IMX 데이터 세트를 내보낼 수 있습니다. 교량을 비롯한 여러 객체 유형이 포함된 IMX 데이터 세트를 IMX로 내보내기 명령을 사용하여 내보낼 수 있습니다.
주: SQLITE 모형을 열어 InfraWorks 교량을 Civil 3D로 가져올 수 있지만, SQLITE 모형에서 Civil 3D로 가져온 교량은 InfraWorks 데이터 세트 관리자 대화상자를 사용하여 업데이트할 수 없습니다. - 교량을 Autodesk Civil 3D 2021에서 도입된 새로운 유형의 교량 객체로 Civil 3D에 가져옵니다. 또한 교량 구성요소는 Civil 3D에서 새로운 유형의 객체로 작성됩니다(예: 교대, 거더 또는 상판).
- 교량을 해당 구성요소 도로와 함께 동시에 도면으로 가져올 경우 교량 영역에 대해 코리더 영역이 자동으로 작성됩니다. 교량의 코리더 영역은 지표면을 대상으로 하지 않으므로 교량이 있는 영역에서 일광이 작성되지 않습니다.
- 교량 및 교량 구성요소는 삭제할 수 있지만 Civil 3D에서 이동하거나 편집할 수 없습니다.
- 통합관리 트리에서 교량을 마우스 오른쪽 버튼으로 클릭하고 상황에 맞는 메뉴에서 삭제를 클릭하여 교량을 삭제하는 경우, InfraWorks 데이터 세트 관리자 대화상자를 사용하여 데이터 세트를 도면에 다시 로드하여 교량을 복원할 수 있습니다.
- InfraWorks 데이터 세트 관리자 대화상자에서 삭제 옵션을 사용하여 데이터 세트를 삭제하면 도면에서 교량이 완전히 제거됩니다.
- 상황에 맞는 메뉴에서 토목 구조물 게시 InfraWorksInfraWorks
에서 교량 데이터 세트를 다시 게시하면 해당 데이터 세트를 사용하는 Civil 3D 도면에서 작업 중일 때 Civil 3D에 메시지가 표시됩니다. InfraWorks 데이터 세트 관리자 대화상자를 사용하여 데이터 세트를 도면에 다시 로드할 수 있습니다.
- 평면 뷰에서 교량의 모양은 InfraWorks 데이터 세트를 도면으로 가져올 때 적용되는 Civil 3D에 교량 추가 도면층 설정을 사용하여 조정됩니다. InfraWorks - Civil 3D Exchange 설정 구성 대화상자에서 이러한 도면층 설정을 지정할 수 있습니다.
- InfraWorks 교량을 Civil 3D 도면으로 가져온 후 종단 뷰에 교량을 투영할 수 있습니다.
- 종단 뷰에 교량을 투영할 때 교량의 모양은 교량 투영 스타일을 사용하여 조정됩니다. 교량을 종단 뷰에 투영할 때 사용할 교량 투영 스타일과 교량 투영 레이블 세트를 지정할 수 있습니다.
- AutoCAD 특성 팔레트를 사용하여 교량 특성을 볼 수 있습니다. 읽기 전용 특성 세트 데이터는 InfraWorks 교량을 도면으로 가져올 때 작성됩니다. 추가 특성 세트 데이터를 교량에 부착할 수 있으며 교량을 도면에 다시 로드할 경우 그대로 유지됩니다.
