Podzespoły optymalizacji odnowy i nachylenia poprzecznego

Podzespoły te służą do rekonstrukcji dróg i/lub optymalizacji nachylenia poprzecznego dróg.

Ogólnie rzecz biorąc, te podzespoły optymalizacja odnowy i nachylenia poprzecznego umożliwiają łatwiejsze projektowanie i analizę odnowy w procesach roboczych optymalizacji korytarza odnowy. Podzespoły te zostały zaprojektowane tak, aby ułatwić określenie idealnego nachylenia poprzecznego projektowanego pasa ruchu poprzez ulepszone obliczenia odchyłki i mają dodatkowe parametry, których nie mają inne podzespoły warstwy nałożonej.

W opcjach nachylenia nakładki pojawia się termin „odchyłka” w odniesieniu do tych podzespołów. W tym przypadku odchyłka to termin opisujący sposób obliczania poprawionego nachylenia poprzecznego dla nakładki w podzespole modernizacji. Wyniki odchyłki są różne oraz względne w stosunku do tolerancji nachylenia i różnicy nachylenia między nachyleniem poprzecznym istniejącego terenu a idealnym nachyleniem poprzecznym.

• Jeśli różnica nachylenia jest mniejsza niż tolerancja nachylenia dla podzespołu, przypadek jest traktowany jako „w granicach tolerancji”.
• Jeżeli różnica nachylenia jest większa niż tolerancja nachylenia dla podzespołu (tolerancja nachylenia jest przekroczona), wówczas przypadek traktowany jest jako „poza granicami tolerancji”.

Uwaga: Informacje dotyczące zmian w zachowaniu niektórych opcji nachylenia nakładki w podzespołach modernizacji zawiera temat Aktualizacje podzespołów korytarza modernizacji.

Uwaga: Podzespoły odnowy wykazują te same wartości domyślne w podzespołach calowych i metrycznych programu Civil podczas wyświetlania ich podglądu w palecie właściwości, niezależnie od tego, jakie jednostki miary użyto w danym rysunku. Jednakże odpowiednie wartości metryczne lub calowe będą wyświetlane w palecie Parametry odnowy, w zależności od jednostek miary używanych na rysunku.

Obrazy	Podzespół	Zastosowanie
	WartwaNałożonaNiwelowanieKorona Domyślne palety narzędzi: Podzespoły metryczne Civil, Podzespoły calowe Civil	Warstwa nałożona z niwelowaniem jezdni z koroną.

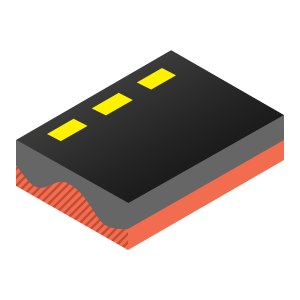

	WartwaNałożonaNiwelowanie1PasRuchu1Strona Domyślne palety narzędzi: Podzespoły metryczne Civil, Podzespoły calowe Civil	Warstwa nałożona z niwelowaniem jezdni bez korony.

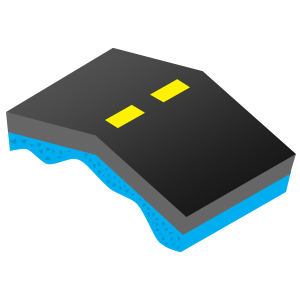

	WartwaNałożonaFrezowanieKorona Domyślne palety narzędzi: Podzespoły metryczne Civil, Podzespoły calowe Civil	Warstwa nałożona z frezowaniem jezdni z koroną.
	WartwaNałożonaFrezowanie1PasRuchu1Strona Domyślne palety narzędzi: Podzespoły metryczne Civil, Podzespoły calowe Civil	Warstwa nałożona z frezowaniem jezdni bez korony.

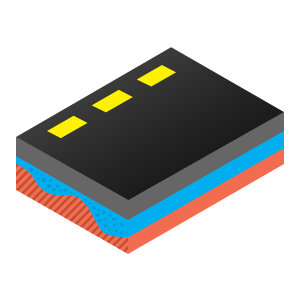

	WartwaNałożonaFrezowanieNiwelowanie1PasRuchu1Strona Domyślne palety narzędzi: Podzespoły metryczne Civil, Podzespoły calowe Civil	Warstwa nałożona z frezowaniem i niwelowaniem jezdni bez korony.

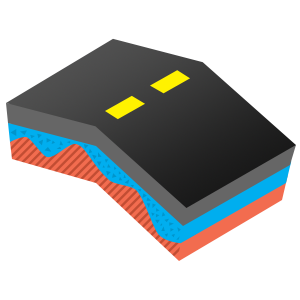

	WartwaNałożonaFrezowanieNiwelowanieKorona Domyślne palety narzędzi: Podzespoły metryczne Civil, Podzespoły calowe Civil	Warstwa nałożona z frezowaniem i niwelowaniem jezdni z koroną.
