Modelowanie części w Kreatorze

Poniżej opisano procedurę modelowania nowej części. Przed przystąpieniem do modelowania części należy zdefiniować płaszczyzny robocze, na których tworzona będzie geometria modelu. Następnie można utworzyć profile oraz zastosować modyfikatory w celu określenia kształtu i domyślnego rozmiaru części. Aby uniknąć zniekształcenia modelu należy rozpocząć od większych elementów, które mają większy wpływ na ogólny rozmiar części, a następnie dodać mniejsze elementy.

  1. Aby utworzyć nową strukturę walcową, w przeglądarce części kliknij prawym przyciskiem myszy Płaszczyznę XY i kliknij polecenie Dodaj profilKołowy.

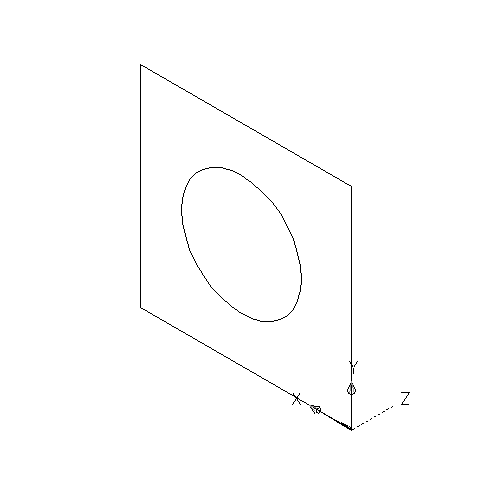

  2. Wybierz punkt środkowy w obszarze modelowania i określ drugi punkt lub wprowadź wartość, np. 12, aby zdefiniować promień kształtu walcowego.

    Do płaszczyzny XY w przeglądarce części zostanie dodany nowy profil kołowy.

  3. Następną czynnością będzie dodanie do części wymiarów modelu. Przejdź do tematu Dodawanie wymiarów modelu w Kreatorze części.

W przypadku niektórych kształtów można dodać wiązania lub modyfikatory wyciągnięcia.
