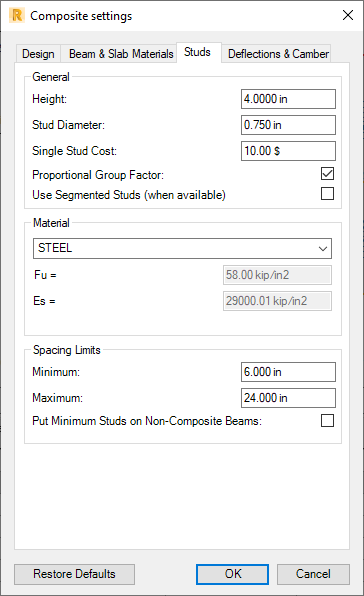

Ustawienia sworzni
- Wysokość.
Określa wysokość sworznia.
- Stud Diameter.
Określa średnicę sworznia.
- Single Stud Cost.
Koszt każdego sworznia używany do obliczania kosztu belki i optymalizacji kosztów.
- Proportional Group Factor
Jeśli ta opcja jest włączona, umożliwia interpolację współczynników grupy między wartościami normowymi, gdy jest wymagany więcej niż jeden rząd sworzni tylko wzdłuż części długości belki.
- Use Segmented Studs (when available)
Wybierz to ustawienie, aby użyć segmentowego rozkładu sworzni dla dźwigarów zapisanego w programie Robot. Zobacz temat Założenia projektowe — sworznie. Rozkłady segmentowe są zapisywane jako lista rozdzielona przecinkami, uporządkowana od punktu początkowego belki analitycznej.
- Materiał
Określa stal używaną dla sworzni, wytrzymałość stali (Fu) i moduł Younga (Es). Możesz wybrać:
- Wartość niestandardową, dla materiału zdefiniowanego przez użytkownika. Następnie zaakceptuj wartości domyślne lub określ wartości Fu i Es.
- Materiał z bazy danych.
- Minimalne i maksymalne ograniczenia odstępów (Spacing Limits).
Określa minimalny i maksymalny dopuszczalny odstęp dla sworzni.
- Put Minimum Studs on Non-Composite Beams.
Wybierz tę opcję, aby dodać sworznie do belki projektowanej jako niekompozytowa (za pomocą procedury Design Non-Composite).
