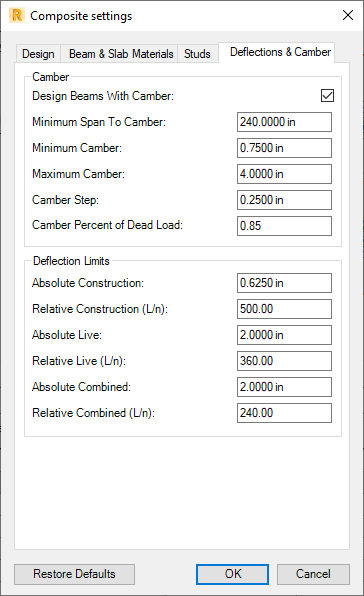

Ustawienia ugięcia wstępnego
- Design Beams With Camber.
Wybierz tę opcję, aby użyć ugięcia wstępnego w projekcie belki. W przypadku usunięcia zaznaczenia tej opcji ustawienia związane z ugięciami wstępnymi na tej karcie są nieaktywne.
- Minimum Span To Camber
Określa minimalną długość belki, do której stosowane jest ugięcie wstępne.
- Minimum Camber
Minimalne dopuszczalne ugięcie wstępne. Jeśli optymalne ugięcie wstępne jest mniejsze niż minimalne, ugięcie wstępne nie jest używane.
- Maximum Camber
Maksymalne dopuszczalne ugięcie wstępne. Jeśli wymagane jest ugięcie wstępne większe niż maksymalne, używana jest większa belka.
- Camber Step
Minimalny dopuszczalny przyrost, o który jest optymalizowane ugięcie wstępne.
- Camber Percent of Dead Load
Wartość procentowa obciążenia stałego przyłożonego do belki skompensowanego ugięciem wstępnym. Wartość domyślna: 80%.
- Deflection Limits:
- Bezwzględne i względne konstrukcji (Absolute i Relative).
- Zmienne bezwzględne i względne (Absolute i Relative).
- Połączone bezwzględne i względne (Absolute i Relative).
Te ustawienia służą do określania bezwzględnych i względnych ograniczeń ugięć związanych z obciążeniami konstrukcji, zmiennymi i ich połączeniem. Zobacz temat Ugięcia.
