Tabele: okno dialogowe Dane i wyniki

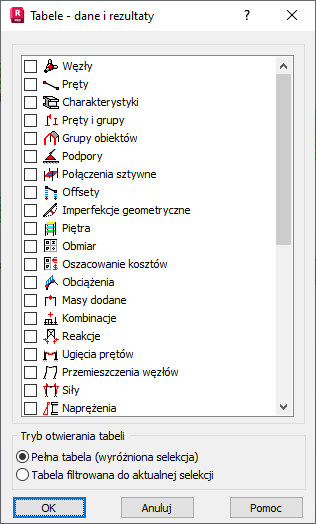

Tabele: w oknie dialogowym Dane i Wyniki można wybrać tabele do prezentacji danych lub wyników obliczeń.

Dostęp

• Kliknij opcje Widok Tabele
• Kliknij przycisk Tabele z menu kontekstowego
• Kliknij przycisk .

Elementy okna dialogowego

Tabele danych

Następujące tabele danych mogą zostać wybrane przez użytkownika:

• tabela węzłów
• Tabela prętów
• tabela charakterystyk przekroju
• tabela prętów i grup wykorzystywanych podczas wymiarowania prętów konstrukcji
• tabela podpór konstrukcji
• tabela połączeń sztywnych
• tabela odsunięć
• tabela materiałów — opcja obecnie niedostępna
• tabela niedoskonałości geometrycznych
• tabela pięter konstrukcji
• tabela zestawienia danych (obmiaru) i oszacowania kosztów
• tabela oszacowania kosztów
• Tabela obciążeń
• tabela mas dodanych
• tabela kombinacji
• tabela paneli
• tabela brył.

Tabele wynikowe

Następujące tabele z wynikami obliczeń mogą zostać wybrane przez użytkownika:

• tabela reakcji
• Tabela ugięć prętów
• tabela przemieszczeń węzłowych
• tabela sił
• tabela naprężeń
• tabela z wynikami analizy dynamicznej konstrukcji (drgania własne)
• tabela z wynikami analizy wyboczeniowej konstrukcji
• tabela z wartościami sił pseudostatycznych
• tabela z wynikami całkowania równań ruchu
• tabela z wynikami dla brył
• tabela z wynikami otrzymanymi dla płyt i powłok
• tabela z wynikami zbrojenia płyt i powłok
• Tabela z wynikami teoretycznego (wymaganego) zbrojenia dla prętów żelbetowych
• tabela z wynikami zredukowanymi dla płyt i powłok
• tabela z wynikami historii uplastycznienia.

Tryb otwierania tabeli

W dolnej części okna dialogowego znajdują się dwie opcje służące do wyboru trybu otwierania tabeli danych lub wyników:

• Pełna tabela (wyróżniona selekcja) — po wybraniu tej opcji otwierana jest cała (pełna) tabela. Wiersze, które są przypisane do wybranych węzłów, prętów lub obiektów, zostaną wyróżnione.
• Tabela filtrowana do aktualnej selekcji — wybranie tej opcji powoduje, że wyświetlane będą tylko wiersze przypisane wybranym węzłom/prętom/obiektom.

Uwaga: Jeżeli do prezentacji wybrana została tabela wynikowa i nie ma aktualnych wyników obliczeń konstrukcji, to Robot automatycznie rozpocznie analizę konstrukcji i wyznaczy wartości wybranych wielkości.

Patrz również:

Tabele
