Implementação Exibir do modificador booliano

A implementação Exibir do modificador booliano fornece controles para definir a exibição dos operandos boolianos.

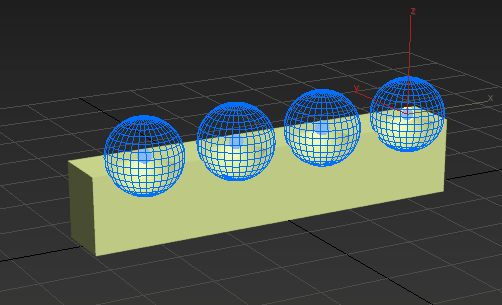

Nos exemplos a seguir, quatro esferas foram subtraídas de uma caixa. Manipular operandos está ativado, exibindo alças de operando azuis.

Interface

Exibir seleção
Define como a operação booliana é exibida na viewport.

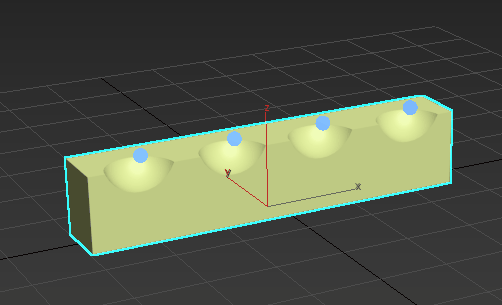

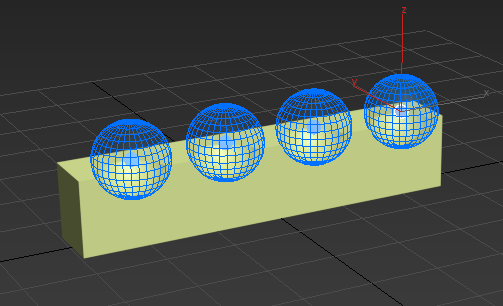

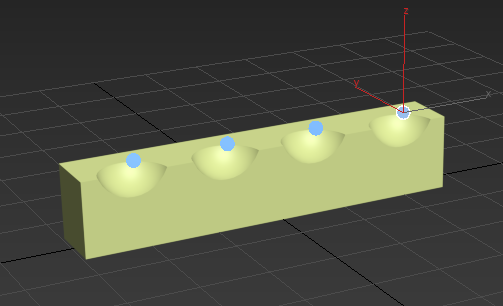

Nota: No exemplo a seguir, Manipular operandos está ativado, e o modo de exibição do operando está definido como Fio e Sombreado.
  • Resultados: exibe os resultados da operação booliana. Nenhum operando está visível.
  • Operandos: exibe todos os operandos que fazem parte do booliano selecionado.
  • Operandos selecionados: (padrão) exibe um operando quando ele é selecionado na viewport.
Modo de exibição
Define o modo de exibição para os operandos boolianos.
  • Fio: exibe os objetos como uma malha de arame
  • Sombreado: exibe objetos com sombreamento
  • Fio e sombreado: (padrão) exibe objetos como uma malha de arame com sombreamento

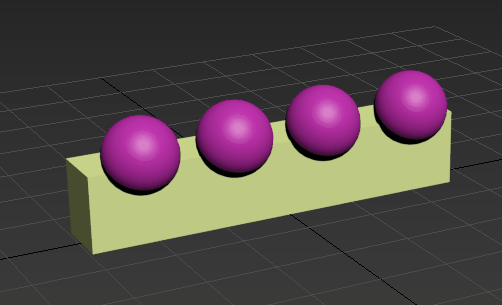

O exemplo a seguir circula entre os modos na seguinte ordem: Fio, Sombreado e Fio e sombreado.

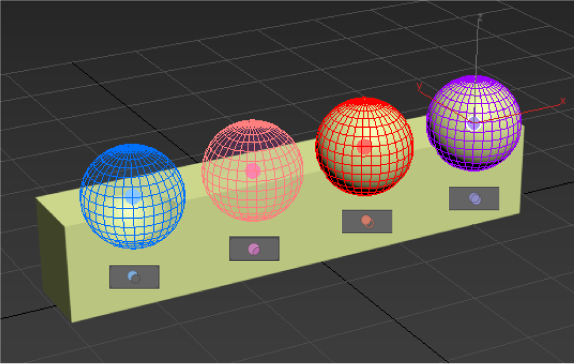

A cor da estrutura de arame e do manipulador do operando muda conforme o tipo de operação executada. No exemplo a seguir, a cada operando é atribuída uma operação booliana diferente para ilustrar esse recurso: subtrair , dividir , inserir e mesclar .

Desativar atualização interativa
Desative para atenuar o desempenho interativo lento. Com essa opção desativada (padrão), o booliano é atualizado continuamente sempre que o botão do mouse é pressionado. Com essa opção ativada, o booliano só é atualizado quando o botão do mouse é liberado.
