Os layouts são um sistema de caixas de diálogo, visualizadores e tabelas que são usados para executar operações específicas. Eles facilitam operações consecutivas enquanto você define, calcula e projeta uma estrutura.
Para manter um sistema consistente de layouts, não é possível fechar as caixas de diálogo e as tabelas que são abertas automaticamente quando um layout é ativado. Ao fechar o Robot, o layout atual é salvo com o projeto e é restaurado ao reabrir o software.

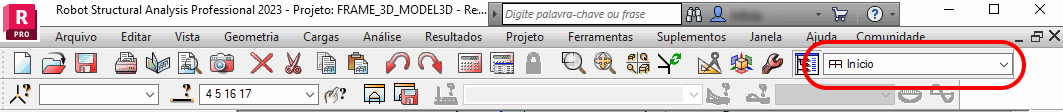

Defina, calcule e projete a estrutura usando os layouts consecutivos disponíveis na lista do menu suspenso Layouts.
A lista Layouts contém vários tipos de grupos de layouts nos cabeçalhos. As opções encontradas no grupo Modelo de estrutura são mostradas na imagem abaixo. Todos os outros grupos de opções são retraídos para evitar uma lista de layouts excessivamente longa.
A ordem e a organização dos layouts sugerem a próxima etapa do projeto intuitiva e eficiente. No entanto, não é necessário definir uma estrutura de acordo com a ordem dos layouts. O projeto também pode ser executado sem usar os layouts definidos.
O sistema de layouts permite selecionar os estágios subsequentes de criação do modelo de estrutura:
- Estrutura de modelo: definição de nós, barras, painéis, apoios, cargas que constituem o modelo de estrutura.
- Resultados: apresentação dos resultados obtidos na análise da estrutura (diagramas para barras, mapas em lajes, análise detalhada etc.).
- Projeto de aço: verificação da norma dos elementos de estrutura de aço.
- Projeto de madeira: verificação da norma dos elementos de estrutura de madeira
- Projeto de CA: cálculo da armadura necessária e geração da armadura fornecida.
- Módulos adicionais (Definição de seção, Desenhos finais).

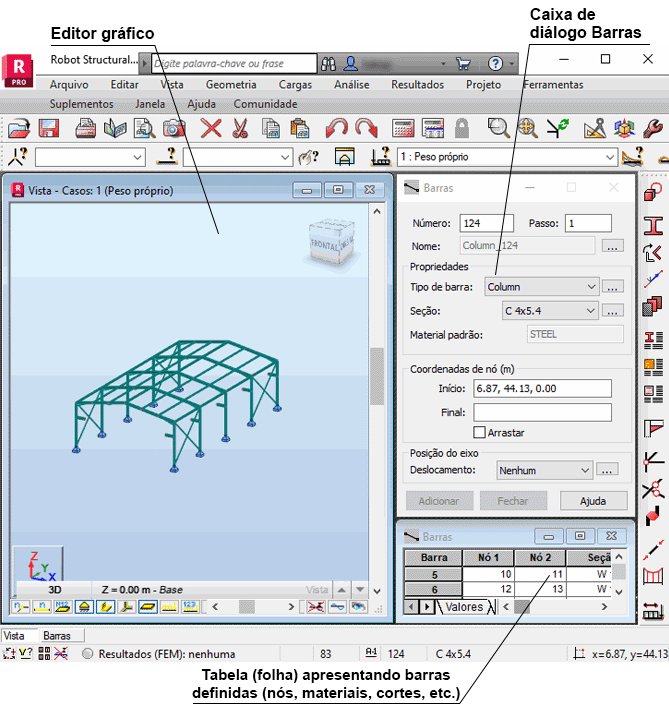

Como exemplo do uso de layouts, essa organização de tela abre após ser escolhido o layout Barras. Observe que, para uma melhor legibilidade, essa imagem não mostra a caixa de diálogo Inspetor de objetos.
A tela apresenta três partes distintas:
- O visualizador gráfico, onde a estrutura é definida.
- A caixa de diálogo do elemento (no exemplo acima, a barra é exibida) define os respectivos objetos.
- Uma tabela de dados editáveis para o objeto definido no momento (é possível copiar o conteúdo de uma tabela para o MS Excel).
