Imperfeições geométricas

Abra a caixa de diálogo Imperfeições geométricas, usando um dos métodos:

• Clique no menu Geometria > Atributos adicionais > Imperfeições geométricas.
• Clique em .

Essa caixa de diálogo permite definir as imperfeições geométricas iniciais. É possível atribuir as imperfeições geométricas a barras únicas ou a um grupo de barras colineares (as chamadas superbarras). As imperfeições não causam forças iniciais nem tensões estruturais. As imperfeições somente alteram a geometria da estrutura.

Ao usar imperfeições geométricas, lembre-se:

• As imperfeições são atribuídas somente aos elementos de barra.
• As imperfeições são atribuídas no ponto central no comprimento de uma barra única ou grupo de barras colineares.
• As imperfeições alteram a geometria de uma barra ou de um grupo de barras; a alteração da geometria é modelada por uma cadeia criada de elementos de cálculo que representam uma forma deformada.
• Todos os resultados dos cálculos de estrutura são exibidos em uma estrutura deformada (isto é, a estrutura com imperfeições geométricas consideradas). Os deslocamentos nodais são determinados em relação à geometria inicial definida.

Nota: Ao definir imperfeições geométricas, será possível dividir a barra em elementos de cálculo. Use a guia Caixa de diálogo Tipos de análise – guia Modelo de estrutura na caixa de diálogo Tipo de análise para definir essas divisões.

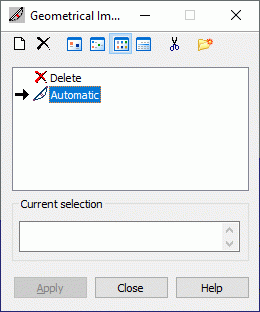

A caixa de diálogo apresenta três partes:

• Na parte superior, há vários botões:
  • – Adiciona um novo tipo de imperfeição geométrica (Definição de um novo tipo de imperfeição).
  • – Exclui um tipo de imperfeição da lista.
  • , , e – Exibe a lista de imperfeições ativas como: ícones grandes, ícones pequenos, lista curta e lista longa.
  • – Exclui da lista todos os tipos de imperfeições que não estão na estrutura projetada.
  • – Abre a caixa de diálogo Gerenciador de legenda.
• Um campo que lista os tipos de imperfeição ativos.
• Na parte inferior, o campo de seleção atual e os botões padrão.

De forma semelhante à caixa de diálogo que define outros atributos de estrutura, o processo de definição de uma imperfeição geométrica em uma estrutura tem duas etapas:

1. Definição de um tipo de imperfeição geométrica

   Se a lista de imperfeições estiver vazia ou um novo tipo de imperfeição for adicionado à lista, clique em Definição de um novo tipo de imperfeição:

   • Se nenhum dos tipos de imperfeição for selecionado, clicar em abrirá a caixa de diálogo para definir um novo tipo de imperfeição. Os campos são preenchidos com a última definição de imperfeição (exceto para o campo LEGENDA) ou são definidos os parâmetros padrão.
   • Se um tipo de imperfeição estiver realçado, clicar em abrirá a caixa de diálogo para definir um novo tipo de imperfeição. Todos os campos (exceto o campo LEGENDA) são preenchidos com o tipo realçado.

   Também é possível abrir a caixa de diálogo para definir um novo tipo de imperfeição clicando duas vezes em um elemento na lista de imperfeições. A caixa de diálogo Definição de imperfeição é aberta com todos os campos preenchidos de acordo com o tipo de imperfeição selecionado.

2. Atribuição de imperfeições a barras de estrutura

Para excluir uma imperfeição da estrutura:

1. Clique em na lista ativa de imperfeições.
2. Selecione um objeto na estrutura da qual você deseja excluir a imperfeição.

Não é possível modificar esse tipo de imperfeição; ele é atribuído da mesma forma que as propriedades de imperfeição para um elemento de estrutura.

Após uma imperfeição ser atribuída, seu símbolo é desenhado na tela gráfica.

Consulte também:

Cálculo da deflexão inicial para imperfeições de acordo com o Eurocódigo 3
