Essa opção define as liberações lineares em estruturas de placa-casca. A opção de grau de liberdade liberado para elementos finitos planos define conexões rotuladas entre painéis de placas e cascas. Abra a caixa de diálogo Liberações lineares através de um dos seguintes métodos:
- Clique em Geometria > Atributos adicionais > Liberações lineares.
- Clique em
.
As liberações lineares podem ser definidas em:
- Curvas de nível
- Arestas de objetos (geradas por opções de extrusão ou revolução)
- Arestas de corte geradas com base em objetos combinados
As liberações podem ser definidas em elementos de painéis ou de paredes selecionadas de objetos que foram gerados durante as operações de edição.
As liberações entre elementos finitos planos usam elementos finitos adicionais de um novo tipo DSC (descontinuidade). Esses são elementos lineares de 2 ou 3 nós que implementam a descontinuidade com rigidez especificada em uma malha de elementos finitos planos. Os elementos desse tipo definem liberações unilaterais ou liberações com elasticidade especificada.
Se as liberações lineares entre painéis tiverem sido definidas em uma estrutura, os resultados na tabela de resultados para elementos finitos (pertencentes aos painéis nos quais uma liberação é definida) serão exibidos para os pontos de cálculo. Os pontos de cálculo são os nós gerados usando o algoritmo DSC, que é a base para calcular estruturas com liberações lineares.
Para exibir os números dos pontos de cálculo, selecione a opção Números de pontos de cálculo na caixa de diálogo Exibir (opção Vista > Exibir), na guia Nós.
No Robot, é recomendado usar elementos planos de 3 e 4 nós. Quando os elementos planos de 6 e 8 nós são usados para a geração de malha, a opção de liberação linear pode não funcionar corretamente.
Uma direção de liberação é definida no sistema de coordenadas local especificado por uma linha de aresta realçada e um plano de elementos finitos do painel selecionado.

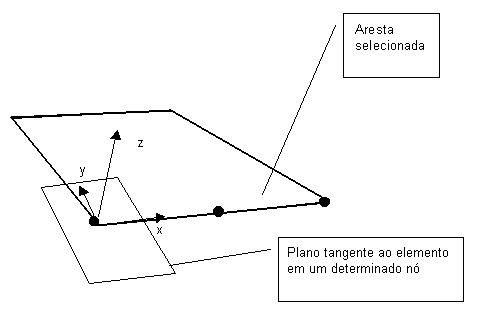

Você define as direções locais para uma liberação ao selecionar as arestas. Observe a seguinte imagem.
Onde:
x – Direção tangencial a uma aresta
y – Direção normal em relação a uma aresta em um plano tangencial
z – Direção normal em relação a um elemento
Placa – Uz, Hx
Casca – Ux, Uy, Uz, Hx
Para os tipos de estrutura restantes (estruturas de barra), essa opção não está disponível.
Consulte também: Instabilidades que podem ocorrer durante o cálculo de uma estrutura, incluindo liberações lineares

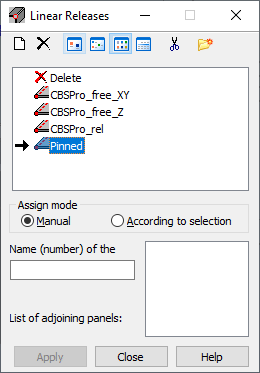

A parte superior da caixa de diálogo Liberações lineares apresenta o seguinte:
– Define um novo tipo de liberação linear.
– Exclui o tipo de liberação linear da lista ativa.
,
,
e
– Exibe a lista de liberações lineares ativas como: ícones grandes, ícones pequenos, uma lista curta ou uma lista longa.
– Exclui da lista ativa todos os tipos de liberações lineares que não estão na estrutura.
– Abre a caixa de diálogo Gerenciador de legenda.
É possível definir a liberação linear de duas formas:
- Realce uma aresta na qual uma liberação foi definida (usando o Modo atribuir: Manual)
É exibido na caixa de diálogo um campo para definir as linhas de aresta nas quais uma liberação é definida. Outro campo apresenta uma lista de painéis ou paredes de objetos adjacentes à aresta realçada. Para definir uma liberação linear:
- Selecione um tipo de liberação linear.
- Insira ou realce uma linha de aresta. Se a opção Nome (número) do campo de aresta estiver disponível, o cursor alterará sua forma e a opção de rastreamento de aresta ficará ativada.
- Quando uma aresta é selecionada, os painéis adjacentes à aresta selecionada são inseridos no campo Lista de painéis adjacentes. Os painéis nos quais uma liberação linear deve ser definida devem ser selecionados (através das opções apropriadas). Além disso, os painéis adjacentes podem ser selecionados graficamente.
- Clique em Aplicar.
- Selecione a aresta na qual uma liberação linear foi definida (através do Modo atribuir: de acordo com a seleção).
Um campo com uma lista de arestas selecionadas está localizado na caixa de diálogo. Para definir uma liberação linear:
- Selecione uma aresta.
- Clique em Aplicar.
A liberação linear é atribuída a todas as arestas selecionadas. Com essa opção, é possível excluir facilmente liberações lineares em muitas arestas.
Para excluir uma liberação linear da estrutura:
- Clique em
na lista de liberações lineares ativas. - Selecione na estrutura um objeto do qual você deseja excluir a liberação linear.
Não é possível modificar esse tipo de liberação linear; ele é atribuído da mesma forma que a liberação para um elemento da estrutura.
Após a nova liberação linear ter sido adicionada, seu símbolo será exibido.
