Quando a guia Unidirecional é selecionada, a caixa de diálogo Nova definição de articulação é exibida.
Para definir uma articulação, especifique uma legenda e a direção das articulações para o início e o fim do membro.
Para deslocamentos:
- Nenhum – Nenhuma articulação nessa direção.

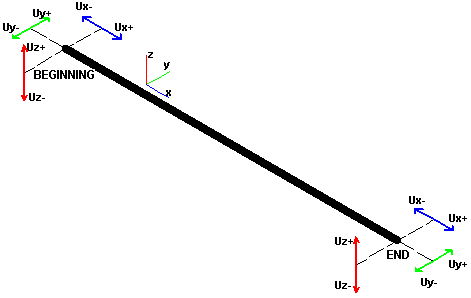

- (Ux, Uy ou Uz) “+” ou “-” – Especificam os deslocamentos de articulação Ux, Uy ou Uz no nó inicial ou final do elemento do membro, na direção compatível (“+”) ou oposta (“-”), no que diz respeito ao eixo do sistema de coordenadas local do membro. A imagem a seguir mostra direções das articulações possíveis.
Para rotações:
- Nenhum – Nenhuma articulação nessa direção.

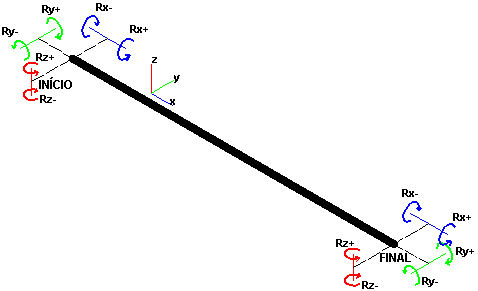

- (Rx, Ry ou Rz) “+” ou “-” – Especificam as rotações de articulação Rx, Ry ou Rz no nó inicial ou final do elemento do membro, na direção compatível (“+”) ou oposta (“-”), no que diz respeito ao eixo do sistema de coordenadas local do membro (de acordo com o princípio do parafuso do lado direito). A imagem a seguir mostra as articulações de rotação possíveis.
Por exemplo, para definir uma articulação para o membro da imagem anterior de modo a tornar esse membro apenas um membro de tensão, defina a articulação da direção Ux+ no início do membro ou a articulação da direção Ux- no final do membro.
