A opção define as articulações em uma estrutura. Presume-se que os membros estejam conectados por conexões fixas em nós, isto é, a compatibilidade de rotação e deslocamento é garantida para todos os membros que efetuam a interseção em um determinado nó. As únicas exceções são os membros de treliça e os cabos em estruturas de quadro, nos quais as conexões fixadas são usadas. Eles garantem deslocamentos idênticos em nós, mas permitem a rotação das extremidades do elemento. Se necessário, as articulações podem ser definidas em conexões fixas de elementos.
Abra a caixa de diálogo Articulações usando um dos métodos:
- Clique no menu Geometria > Articulações.
- Clique em
.

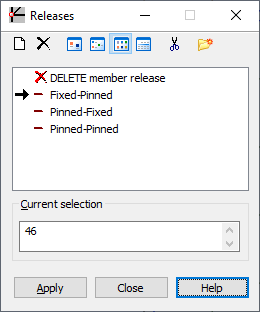

A caixa de diálogo Articulações define as articulações da estrutura. Ela apresenta o seguinte:
- Campo Lista ativa – Lista dos tipos de articulações selecionados ou definidos que podem ser atribuídos aos nós ou membros de uma estrutura. Esse campo também tem informações sobre a legenda e o tipo de articulação.
- Campo de seleção atual – Exibe a seleção atual dos nós ou do membro da estrutura. É possível definir uma articulação nos nós ou membros de uma estrutura.
- Botões padrão (Aplicar, Fechar e Ajuda).
Os seguintes ícones são exibidos na parte superior da caixa de diálogo:
– Defina um Novo tipo de articulação.
– Exclui um tipo de articulação da lista ativa.
,
,
e
– Exibe a lista de articulações ativas como: ícones grandes, ícones pequenos, uma lista curta ou uma lista completa.
– Exclui da lista ativa todos os tipos de articulações que não estão na estrutura.
– Abre a caixa de diálogo Gerenciador de legenda.
Quando a lista completa é selecionada, os parâmetros das articulações definidas são exibidos:
- Se x for exibido na segunda coluna, esse tipo de articulação já foi usado na estrutura.
- As normas que descrevem a definição de uma articulação são exibidas na terceira coluna (x indica os graus fixos de liberdade e f indica um grau de liberdade articulado).
Similar às caixas de diálogo para definir outros atributos, a definição de uma articulação tem duas etapas:
- Definição de um tipo de articulação
Se a lista de tipos de articulação ativa estiver vazia ou um novo tipo de articulação for adicionado à lista ativa, clique em Novo tipo de articulação:
- Se nenhum dos tipos de articulação for selecionado, clicar em abrirá a caixa de diálogo para definir um novo tipo de articulação. Os campos são preenchidos com a última definição de articulação (exceto para o campo Legenda) ou são definidos os parâmetros padrão.
- Se um tipo de articulação for selecionado, clicar em abrirá a caixa de diálogo para definir um novo tipo de articulação. Todos os campos, exceto Legenda, são preenchidos com o tipo realçado.
Também é possível abrir a caixa de diálogo para definir uma nova articulação clicando duas vezes em um elemento na lista de articulações. A caixa de diálogo Definição de articulação é aberta com todos os campos preenchidos de acordo com o tipo de articulação selecionado. Clique em Adicionar (ou pressione Enter) para adicionar (ou atualizar) a nova articulação à lista. Se a legenda não mudar, uma mensagem de aviso será exibida.
- Se nenhum dos tipos de articulação for selecionado, clicar em
- Definição de uma articulação na estrutura.
Para excluir uma articulação da estrutura:
- Clique em
na lista de articulações ativas.
- Selecione um objeto na estrutura da qual você deseja excluir a articulação.
Não é possível modificar esse tipo de articulação; ele é atribuído da mesma forma que as propriedades de articulação para um elemento de estrutura.
O símbolo da articulação é exibido após você adicioná-lo.
