Extrusão

A opção cria elementos simples, planos ou sólidos, ao efetuar a extrusão de objetos bidimensionais predefinidos. A opção está disponível usando um dos seguintes métodos:

• Clique no menu Geometria > Objetos > Extrusão.
• Clique em Extrusão na caixa de diálogo Objetos: operações/modificações. (Primeiro, deve ser selecionado um objeto definido).
• Clique em .

Nota: A opção está disponível para apenas dois tipos de estrutura: placa e casca.

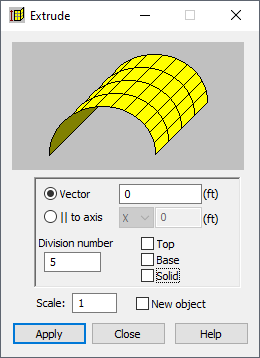

Há duas maneiras de definir a operação de extrusão de um objeto bidimensional. A primeira consiste em definir com coordenadas triplas o vetor que determina a direção e o comprimento da extrusão. O segundo método de definição de extrusão consiste em determinar o eixo do sistema de coordenadas global ao longo do qual o objeto será extrudado e o comprimento da extrusão do objeto.

Os parâmetros restantes de extrusão são comuns para ambos os métodos:

Número de divisão – especifica o número de divisões a serem realizadas quando um objeto é extrudado.

Topo – o lado superior do objeto produzido por extrusão – é criado quando essa opção é selecionada.

Base – o lado inferior do objeto produzido por extrusão – é criado quando essa opção é selecionada.

Sólido – selecionar essa opção faz com que uma estrutura volumétrica (sólido) seja criada durante a extrusão do objeto. A opção está disponível para estruturas volumétricas.

Escala – especifica o coeficiente de escala (valor padrão: 1, o que significa que a escala não é aplicada ao objeto de extrusão). Se o valor de escala for maior que 1,0, o objeto será ampliado. Se o valor da escala for menor que 1,0, o objeto será reduzido.

Novo objeto – quando selecionado, o objeto de extrusão recebe um novo número.

Nota: Se um objeto no qual a operação Extrusão ao longo da polilinha tiver sido executada for modificado, os parâmetros da operação Extrusão ao longo da polilinha poderão ser alterados (como os parâmetros do vetor de extrusão). Nesse caso, certifique-se de verificar esses parâmetros e de restaurá-los para o estado inicial correto.

Para efetuar a extrusão de um objeto por meio de uma definição de vetor:

1. Defina um objeto bidimensional, isto é, um retângulo. (Observe a imagem a seguir).

2. Selecione o objeto.
3. Abra a caixa de diálogo Extrusão.
4. Defina os parâmetros para efetuar a extrusão do objeto. Assumamos os parâmetros a seguir para o retângulo definido: o vetor de extrusão – (0,10,0), número de divisão – 10, opções topo e base – inativas, escala – 0,5 e nova opção de objeto – inativa.
5. Clique no botão Aplicar para efetuar a extrusão do retângulo predefinido. A operação produz o objeto na imagem a seguir.
