Essa opção define chanfros entre duas arestas de paredes que formam um objeto 3D. A opção está disponível através de um dos seguintes métodos:
- Clique no menu Editar > Editar sólidos e faces > Chanfro.
- Clique em
.
A opção está disponível para os seguintes tipos de estrutura: estruturas volumétricas e cascas.
Para definir um chanfro:

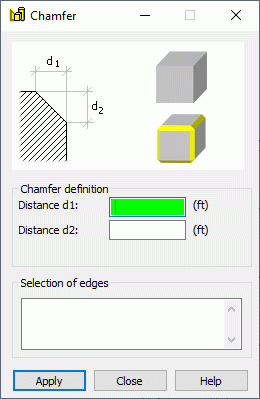

- No campo Seleção de arestas, especifique (ou realce na área de desenho) as arestas (pelo menos duas arestas) para as quais um chanfro deve ser definido.
- Nos campos Distância d1 e Distância d2, especifique a distância entre as linhas que cortam os planos (que unem as arestas) e as arestas.
- Clique em Aplicar.
A imagem a seguir mostra um objeto após a execução da operação de chanfro.
