Parâmetros de análise modal

Use essa caixa de diálogo para definir os parâmetros de análise modal para novos casos dinâmicos na estrutura.

Acesso

Para definir os parâmetros de análise modal para novos casos dinâmicos na estrutura, execute um dos seguintes procedimentos:

• Selecione um caso de análise modal na caixa de diálogo Novo caso e clique em OK.
• Selecione um caso de análise modal na caixa de diálogo Tipo de análise e clique em Definir parâmetros.
• Selecione um caso de análise modal na caixa de diálogo Reiniciar cálculo e clique em Definir parâmetros.

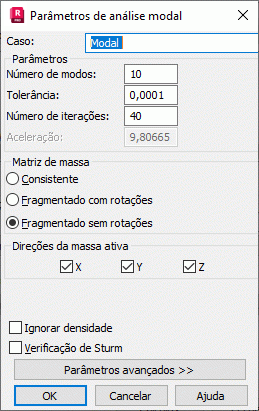

Caixa de diálogo Elementos

Nota: É possível executar um segundo tipo de análise modal: Análise modal levando em conta forças estáticas.

Parâmetros

Contém os parâmetros disponíveis para a análise modal: número de modos, tolerância, número de iterações, aceleração da gravidade.

Matriz de massa

• Consistente: a matriz consistente com relação aos graus de liberdade de rotação.
• Fragmentado com rotações: a matriz diagonal com relação aos graus de liberdade de rotação.
• Fragmentado sem rotações: a matriz diagonal sem os graus de liberdade de rotação.

Direções da massa ativa

Especifica a direção X, Y ou Z na qual a massa é ativada, ou seja, as vibrações próprias.

Por padrão, a massa está ativa em todas as direções para a análise modal.

Nota: Pode ser necessário desmarcar uma direção ao executar a análise sísmica. Se você desmarcar a massa na direção Z para a análise modal que precede o caso sísmico, serão eliminados os modos de vibração vertical local para as lajes de piso. Na análise sísmica de tal modelo, somente são consideradas as vibrações transversais. Outro exemplo é a análise de Footfall, onde a massa ativa para a direção Z é uma configuração padrão. Nesse caso, são consideradas as vibrações verticais e ignoradas as vibrações transversais do modelo.

Ignorar densidade

Exclui a densidade do elemento da estrutura (=0) durante a análise dinâmica da estrutura.

Verificação de Sturm

Define o algoritmo para detectar as vibrações próprias ignoradas. Se um modo ignorado for encontrado, uma iteração será executada novamente.

Parâmetros avançados >>

Exibe parâmetros adicionais de análise modal para um caso de carga.

Clique em Parâmetros avançados >> para acessar os parâmetros adicionais de análise modal para um caso de carga:

Parâmetros avançados

Modo de análise

• Modal: executa uma análise modal da estrutura. Serão encontrados n modos de vibração, as iterações serão concluídas se uma condição de convergência for alcançada.


  É possível a ativação da verificação de Sturm, que permite pesquisar as pulsações omitidas.

• Sísmico: durante a análise de estrutura modal, serão selecionados n modos de vibração (não necessariamente na ordem apropriada). Como os modos de vibração própria são importantes para análises sísmicas, serão definidos aqueles que são caracterizados por um grande fator de participação de massa.

  Não é possível realizar uma verificação de Sturm para esse modo de análise de estrutura.

• Pseudomodal sísmico: realiza uma análise de espectro e sísmica com o método pseudomodal. Isso deve ser usado somente ao aplicar métodos de análise clássicos baseados em resultados de decomposição modal em um tempo de análise de estrutura muito longo.

Método

Selecione o método de solução de problema próprio: iteração de subespaço do bloco, iteração de subespaço, algoritmo de Lanczos de bloco, algoritmo de Lanczos ou redução de base.

Limites

Limita o número de modos de vibração da estrutura definidos.

Nota: A opção Percentual de participação da massa usa a condição de percentual de participação da massa para atribuir o número de modos.

Parâmetros da análise sísmica

• Incluir amortecimento nos cálculos (de acordo com PS92): considera o apoio com amortecimento durante a análise modal. Os coeficientes de amortecimento definidos são usados na fórmula PS92 da norma sísmica. A seção 5 6.2.3.4 da norma sísmica francesa PS 92 (NF P 06-013) exige interações de estrutura-solo e, portanto, existe a influência do solo em um valor do amortecimento estrutural de uma estrutura.

Def. de excentricidades

Abre a caixa de diálogo Def. de excentricidades da massa, que permite considerar a excentricidade da massa durante a análise sísmica.

Nota: Ao acessar os parâmetros de análise modal na caixa de diálogo Reinício do cálculo, a opção Reinício do cálculo – cálculo de modos adicionais estará disponível. Os cálculos executados dos modos de vibração são mantidos após o reinício do cálculo. Dependendo das configurações, somente os modos sucessivos são calculados. O recálculo de todos os modos de vibração não acontece, o que economiza tempo de cálculo.
