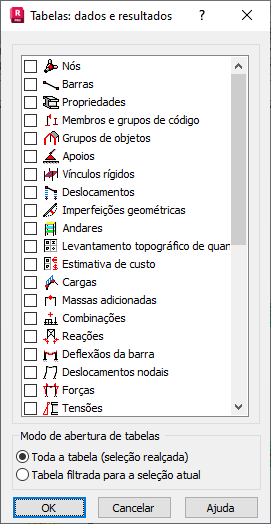

Caixa de diálogo Tabelas: dados e resultados

A caixa de diálogo Tabelas: dados e resultados permite selecionar tabelas para a apresentação de dados ou os resultados do cálculo.

Acesso

• Clique em Vista Tabelas
• Clique em Tabelas no menu de contexto
• Clique em .

Caixa de diálogo Elementos

Tabelas de dados

É possível selecionar os seguintes tipos de tabelas de dados:

• Tabela de nós
• Tabela de membros
• Tabela de propriedades da seção
• Tabela de membros e grupos usados no projeto de estruturas
• Tabela de apoios de estrutura
• Tabela de vínculos rígidos
• Tabela de deslocamentos
• Tabela de materiais – (não disponível no momento)
• Tabela de imperfeições geométricas
• Tabela de andares da estrutura
• Tabela de conjunto de dados (levantamento de quantidade) e estimativa de custo
• Tabela de estimativa de custos
• Tabela de cargas
• Tabela de massas adicionada
• Tabela de combinação
• Tabela de painéis
• Tabela de sólidos

Tabelas de resultados

É possível selecionar os seguintes tipos de tabelas de resultados:

• Tabela de reação
• Tabela de deflexão do membro
• Tabela de deslocamento de nós
• Tabela de força
• Tabela de tensão
• Tabela com resultados da análise dinâmica de uma estrutura (vibrações próprias)
• Tabela de resultados da análise de flambagem da estrutura
• Tabela de valores de força pseudoestática
• Tabela de resultados da análise do histórico de tempo
• Tabela de resultados de sólido
• Tabela de resultados de placa e casca
• Tabela de resultados da armadura de placa e casca
• Tabela com resultados de armadura teórica (necessária) para membros de CA
• Tabela com resultados reduzidos para placas e cascas
• Tabela com resultados do histórico de processos plásticos.

Modo de abertura das tabelas

As seguintes opções na parte inferior da caixa de diálogo especificam como as tabelas de dados ou de resultados são abertas:

• Tabela completa (seleção realçada) – Quando selecionada, toda a tabela (completa) é aberta. As linhas que são atribuídas aos nós, membros ou objetos selecionados são realçadas.
• Tabela filtrada para a seleção atual – Quando selecionada, somente as linhas atribuídas aos nós, membros ou objetos selecionados são exibidas.

Nota: Se você exibir uma tabela de resultados e não houver resultados de cálculo da estrutura atual, o Robot iniciará automaticamente a análise de estrutura e calculará as quantidades selecionadas.
