Essa opção é usada para especificar propriedades adicionais para membros de estrutura, como: membros de treliça (para os quais as forças axiais atuam), membros que podem ser executados somente em tensão ou compressão, bem como membros para os quais a influência das forças de cisalhamento nas deformações de estrutura é considerada. Abra a caixa de diálogo Propriedades avançadas usando um dos métodos:
- Clique no menu Geometria > Atributos adicionais > Propriedades avançadas do membro.
- Clique em
.

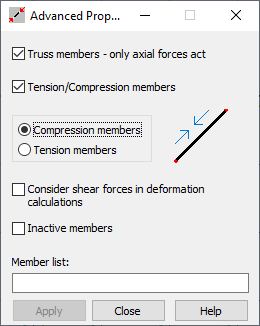

As seguintes opções estão disponíveis na caixa de diálogo:
- Membros da treliça – Define os membros do tipo de treliça em estruturas de quadro. Observe que essa definição não permite atribuir liberações a um elemento de estrutura, mas altera o tipo de elemento finito de uma viga para uma treliça.
Anteriormente, o uso de um membro de treliça em uma estrutura de quadro exigia que você definisse liberações de membros. O uso de elementos finitos de treliça diminui o número de graus de liberdade em um modelo de estrutura, o que reduz o tempo de cálculo para estruturas grandes.
Nota: Você somente pode usar a opção Membros de treliça para tipos de estrutura nos quais os elementos de membro de um tipo de viga são usados. Isso significa que você não pode usar essa opção nas seguintes estruturas: treliça 2D, treliça 3D, estrutura de tensão do plano, estrutura de deformação do plano e estrutura axissimétrica. Esses tipos de estrutura requerem que todos os membros sejam membros de treliça. - Considere as forças de cisalhamento nos cálculos de deformação – Quando selecionada essa opção, a influência das forças de cisalhamento na deformação da estrutura é considerada nos cálculos dos membros especificados. É necessário definir o módulo de cisalhamento para esses membros.
- Membros de tensão/compressão – Quando selecionada essa opção, os membros só transferirão forças de compressão ou de tração durante os cálculos de estrutura com base em se os membros de tensão ou de compressão estão selecionados.
Quando selecionado, duas opções adicionais:
Os membros de compressão e os membros de tensão se tornam disponíveis. O campo na parte inferior da caixa de diálogo permite definir membros (graficamente ou inserindo seus números) da seguinte maneira: membros de treliça, membros que atuam em tensão ou compressão ou os membros para os quais a influência das forças de cisalhamento é considerada nos cálculos das deformações de estrutura.
Nota: No momento, os cálculos para membros de tensão e compressão são executados da mesma forma que para membros de treliça. Portanto, ao selecionar a opção Membros de tensão/compressão, a opção Membros de treliça é selecionada automaticamente.
Quando a opção Membros de treliça é selecionada, preste atenção aos atributos e cargas atribuídos ao membro de estrutura selecionado devido à diferença no trabalho de um elemento de treliça com relação a um elemento de viga. Uma carga de peso próprio de membros de treliça é gerada para nós de elementos de membros. Para cargas aplicadas ao longo do comprimento de um membro, somente as cargas aplicadas ao longo do eixo do membro são consideradas, enquanto as cargas transversais são ignoradas. Essa regra se aplica aos seguintes tipos de carga:
- Carga uniforme em um membro.
- Carga trapezoidal em um membro.
- Força do membro.
A opção Membros inativos está na parte inferior da caixa de diálogo. Quando selecionada, os membros cujos números são especificados no campo Lista de membros ou realçados na área de desenho são desconsiderados quando o modelo é gerado. (Os membros são ignorados ao gerar a malha de elementos finitos).
