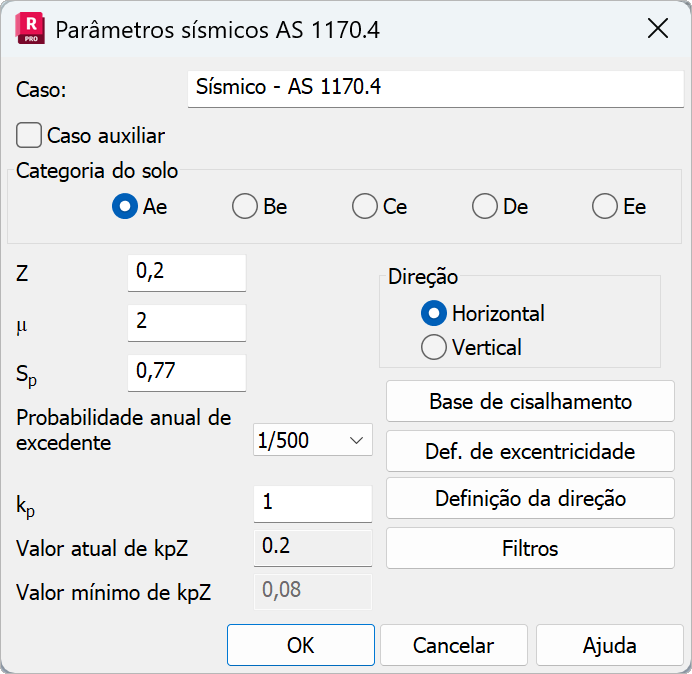

Os parâmetros de uma análise sísmica da estrutura dependem da norma sísmica usada durante os cálculos de uma estrutura influenciada por cargas sísmicas. Selecione a norma sísmica australiana 1170.4 na caixa de diálogo Nova definição de caso ou clique em Parâmetros na caixa de diálogo Tipo de análise.
Para executar a análise sísmica de acordo com as regras fornecidas na norma AS 1170.4:2007, defina os seguintes parâmetros:
- Categoria do solo conforme definido nas Cláusulas 4.1
- Valores dos coeficientes: Z (fator de risco) Tabela 3.2, µ (fator de ductilidade estrutural) e Sp (fator de desempenho estrutural), como indicado na Cláusula 6.5
- Direção (horizontal, vertical)
- Probabilidade anual de excesso e o coeficiente kp (fator de probabilidade), Tabela 3.1
De acordo com a cláusula 3.3, o valor mínimo do produto kpZ deve ser limitado:
- Para probabilidade anual de excedência variando de 1/500 a 1/2500 limites de acordo com a Tabela 3.3, com interpolação linear para 1/800,
- Para probabilidade anual de excedência variando de 1/20 a 1/250 não há limites aplicados
Na parte inferior da caixa de diálogo, estão localizados os botões Definição da direção e Filtros.
Clique no botão adicional Cisalhamento base para abrir a caixa de diálogo Cisalhamento base.
Clique em Definição de excentricidade para abrir a caixa de diálogo Definição de excentricidades de massa, onde é possível especificar como levar em conta a excentricidade de uma massa na análise sísmica.
Os detalhes sobre esse método de análise de estrutura podem ser encontrados na norma mencionada.
