Arco

Abra a caixa de diálogo Arco usando um dos seguintes métodos:

• Clique no menu Geometria > Objetos > Arco.
• Clique em .

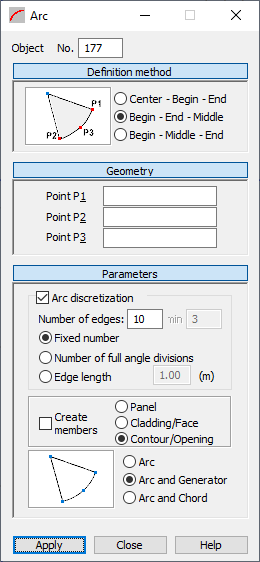

A caixa de diálogo, que permite definir um arco, apresenta as seguintes opções:

• Objeto exibe o número do objeto criado ou selecionado
• Método de definição
• Geometria
• Parâmetros.

Quando a caixa de diálogo Arco estiver totalmente aberta, clicar em Método de definição, Geometria ou Parâmetros minimiza a parte correspondente da caixa de diálogo para que ela exiba somente as opções usadas em um determinado momento. Quando a janela está minimizada, clicar em um dos botões estende a caixa de diálogo.

Método de definição

Em Método de definição, as opções para definir um arco são baseadas na definição de três pontos. Abaixo, são mostrados desenhos esquemáticos do método de definição de arco.

	O arco é definido usando o centro e dois pontos no arco (início e fim).
	O arco é definido usando três pontos no arco (início, fim e meio).
	O arco é definido usando três pontos no arco (início, fim e fim).

Geometria

As coordenadas para os pontos P1, P2 e P3 podem ser inseridas nos campos correspondentes na opção Geometria. O significado desses pontos depende do método usado para criar o arco.

Parâmetros

As opções adicionais que permitem selecionar o método de divisão do arco em elementos estão localizadas na parte Parâmetros da caixa de diálogo.

Se a opção Discretização de arco estiver desativada, será criado um arco com o método analítico.

Quando a opção Discretização de arco está selecionada, é possível definir os parâmetros para dividir um arco:

• Número fixo: quando essa opção está selecionada, o arco é dividido pelo número de elementos definidos em Arestas.
• Número de divisões de ângulo completo: quando essa opção está selecionada, o número em Arestas especifica o número de divisões de ângulo completo (360 graus). Quando a opção Mín. fica ativa, é definido o menor número de divisões de ângulo completo (o padrão é 3). Um arco sempre é dividido em segmentos iguais. Às vezes, o número de divisões de ângulo completo não divide o arco em segmentos iguais. Nesse caso, o Robot localiza automaticamente o número de divisões de arco que dividem o arco em segmentos iguais.
• Comprimento da aresta: quando essa opção está selecionada, são indicados os comprimentos dos lados do polígono próximo ao arco (o polígono inscrito no arco).

A opção Criar membros somente está disponível quando a opção Discretização de arco está selecionada.

Quando selecionada, o arco é composto por elementos de membros (as partes individuais do arco são os membros).

Quando a opção Criar membros está desativada, as seguintes opções ficam disponíveis:

• Painel – Quando essa opção está selecionada, o arco é definido como um painel com parâmetros padrão: tipo de armadura e espessura.
• Revestimento/Face – Quando essa opção está selecionada, o arco é definido como uma face sem as propriedades padrão, como tipo de armadura e espessura, mas com parâmetros de revestimento especificados. É possível usar esse objeto de duas formas:

  - Ao criar uma estrutura volumétrica (sólido), ela pode ser uma face de um objeto volumétrico.

  - Ao distribuir cargas planas em membros, o atributo de revestimento determina o método e a direção da distribuição de carga. Cargas arbitrárias (cargas planas, lineares e de ponto) podem ser aplicadas a um revestimento e, em seguida, transferidas para os membros.

• Contorno/Abertura – Quando essa opção está ativa, o arco é definido somente como um contorno que não tem propriedades de revestimento nem de painel. Se um contorno estiver dentro de um painel ou de outro contorno, uma abertura será criada. O seguinte é atribuído ao contorno:

  - Espessura, o contorno é um painel.

  - Revestimento, o contorno é uma face.

Para definir um arco:

1. Selecione um método de definição de arco.
2. Defina as coordenadas dos pontos característicos no arco:
   • Usando texto: insira as coordenadas para os pontos individuais na caixa de diálogo da opção Geometria e clique em Aplicar.
   • Graficamente: clique em P1, na opção Geometria, e alterne para o layout gráfico. Clique no ponto que representa o primeiro ponto no arco e, em seguida, clique nos pontos que representam P2 e P3.
   • Método que combina a definição gráfica e a definição usando texto
3. Defina os parâmetros de divisão para o arco (o número de divisões nas direções apropriadas).
