Seleção do modelo físico estrutural

A ferramenta Física para analítica para construções automatiza o modelo analítico para a maioria dos elementos estruturais.

Alguns elementos, mesmo se criados como objetos estruturais do Revit, não precisam ser representados no modelo analítico (por exemplo, parapeitos, paredes de partição etc.).

Como a ferramenta de automação analisa todos os elementos estruturais na seleção, é muito importante isolar aqueles para os quais você deseja criar a representação analítica.

Elementos físicos para os quais o processo de criação do modelo analítico pode ser automatizado

• Colunas estruturais: colunas verticais e inclinadas.
• Esqueletos estruturais: vigas de linha reta e vigas curvas em arco.
• Pisos
• Lajes de fundação
• Paredes: paredes de linha reta.




Nota: Não é possível automatizar a criação de vigas de spline e paredes curvas. Elas somente podem ser criadas manualmente, de preferência após a automação gerar a representação analítica para os outros elementos estruturais.

Elementos físicos e sua representação analítica associada

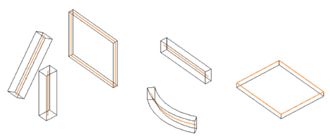

A automação cria uma representação analítica associada para cada elemento físico estrutural na forma de membros analíticos para elementos lineares ou painéis analíticos para elementos planos.

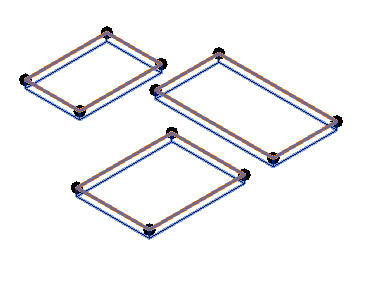

Nota: Para pisos com vários contornos fechados, o processo de automação criará um modelo analítico associado para cada contorno fechado.

A posição padrão do elemento analítico criado é:

• Pelo eixo geométrico dos elementos lineares.
• Pelo meio da parede estrutural.
• Na parte superior da laje de piso/fundação.

O modelo analítico será alinhado e ajustado posteriormente, com base no alinhamento e nas regras de conectividade.

As propriedades herdadas pelo membro analítico de seu equivalente físico são:

• Material
• Função estrutural
• Seção transversal: na forma de Família e Tipo.
• Rotação de seção transversal.

As propriedades herdadas pelo painel analítico de seu equivalente físico são:

• Material
• Função estrutural
• Espessura da camada estrutural

Simplificação da representação analítica

A ferramenta Física para analítica para construção 2025.2 avalia algumas particularidades do modelo físico ao criar a representação analítica:

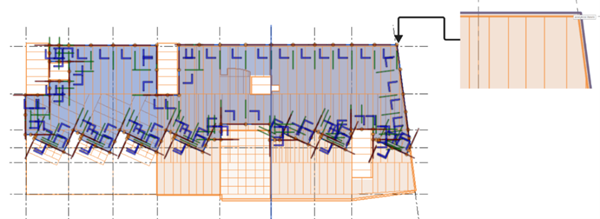

• Os cortes feitos pela união estrutural em elementos físicos são ignorados:


• Os painéis analíticos para pisos físicos e lajes de fundação são criados com base no contorno preciso do elemento físico correspondente.
