Устранение неполадок: обновление семейства IDF в Библиотеке компонентов

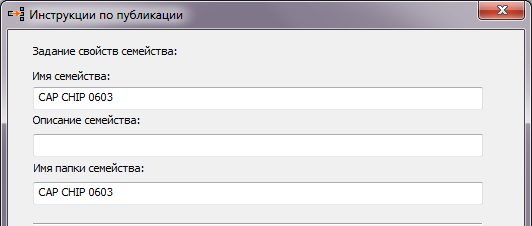

Проблема: с помощью команды «Компонент IDF» выполняется публикация детали, а категория, в которой требуется опубликовать деталь, недоступна в диалоговом окне Инструкции по публикации — выберите категорию для публикации.

Решение: чтобы опубликовать деталь в нужной категории в Библиотеке компонентов IDF, создайте новую категорию в разделе «Электрооборудование». При публикации детали в Библиотеке компонентов IDF выберите категорию для публикации в разделе "Электрооборудование". Сведения о создании категорий см. в разделе Создание категории в Библиотеке компонентов.

Проблема: существующее семейство компонентов IDF имеет неверное имя семейства или обозначение.

Решение: измените имя или обозначение с помощью Редактора библиотеки компонентов. Сведения об изменении имени семейства и обозначения см. в разделе Просмотр или изменение свойств семейства.

Важно! Если в Библиотеке компонентов IDF уже имеется компонент IDF с аналогичным именем семейства и обозначением, перед импортом набора данных IDF и повторным использованием опубликованных компонентов очистите папку кэша семейства существующего компонента IDF. Например, ...\Inventor\Content Center Files\R[версия]\ru-RU\[имя папки семейства].

Проблема: в компоненте, опубликованном в Библиотеке компонентов IDF, создается неправильная геометрия модели.

Решение 1: удалите существующее семейство компонентов IDF и повторно опубликуйте деталь в Библиотеке компонентов IDF.

Важно! Перед импортом набора данных IDF и повторным использованием детали очистите папку кэша семейства существующего компонента IDF.

Решение 2: замените шаблон семейства. Сведения о замене шаблона семейства см. в разделе Замена шаблона семейства.

Важно! Чтобы убедиться, что обновленный компонент IDF находится в полученном файле, очистите папку кэша, а затем импортируйте набор данных IDF.

Дополнительную информацию о публикации и обновлении деталей в библиотеке компонентов см. в разделе:
