Analysieren und Interpretieren von Entwässerungssystemdaten

Erfahren Sie mehr über Arbeitsabläufe für die Entwässerungsanalyse, die Ihnen dabei helfen, fundierte Entscheidungen beim Entwerfen hydraulischer Modelle zu treffen und qualitativ hochwertige Ergebnisse zu gewährleisten.

Die Werkzeuge für die Entwässerungsanalyse sind eine innovative Lösung, die speziell auf die Anforderungen von Tiefbauplanern wie Ihnen zugeschnitten sind. Wir kennen die Herausforderungen Ihrer aktuellen Arbeitsabläufe, die angemessene Ergebnisse liefern. Dieser Werkzeugsatz wurde entwickelt, um Ihre Entwässerungsanalyseprozesse so reibungslos wie möglich zu gestalten, da Sie nicht wiederholt zwischen verschiedenen Werkzeugen und Schnittstellen wechseln müssen, und verbessert die Produktivität erheblich.

So öffnen Sie das Analysewerkzeug

1. Wählen Sie ein Element des Entwässerungssystems aus (z. B. Einzugsgebiet, Haltung, Schacht/Bauwerk oder Becken).
2. Klicken Sie auf Registerkarte Analysieren  Gruppe Entwurf  Entwässerungssystem analysieren .

   Das Werkzeug Analysekriterien wird als Palette im Zeichenbereich geöffnet.

Anmerkung: Falls das Werkzeug Analysekriterien nicht geöffnet wird, überprüfen Sie die Fehler und Warnungen in der Befehlszeile.

Weitere Informationen finden Sie unter Arbeitsablauf für die Entwässerungsanalyse.

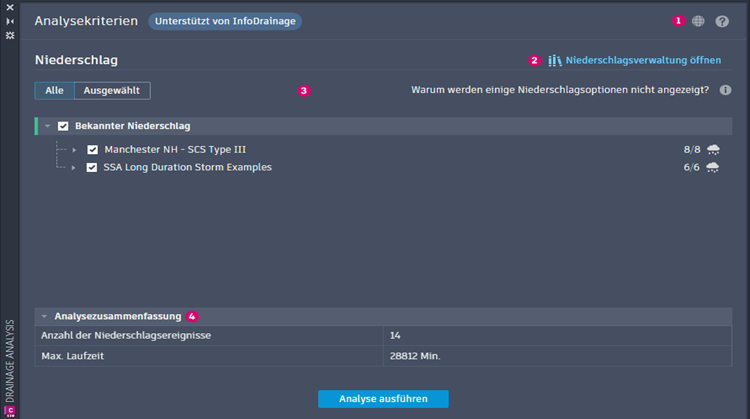

Benutzeroberfläche für Analysekriterien

Zu Beginn können Sie in der Benutzeroberfläche für Analysekriterien Niederschlagsdaten angeben, um das aktuelle Entwässerungssystem zu testen. Falls für Ihr Projekt keine Niederschlagssätze konfiguriert wurden, haben Sie lediglich die Möglichkeit, den Niederschlagsmanager über die Oberfläche zu öffnen. Niederschlagsdaten sind erforderlich, um den Analyseprozess zu starten.

1. Einstellungen für die Serverregion. Gibt einen geografisch spezifischen Server für die Cloud-Verarbeitung an. Weitere Informationen.
2. Niederschlagsmanager. Öffnet den Niederschlagsmanager, mit dem Sie einzelne Niederschlagsereignisse bearbeiten und auswählen können. Weitere Informationen.
3. Niederschlagssätze für Ihr Projekt. Eine Liste der aktuell konfigurierten Niederschlagssätze, die sich anwenden lassen, um das Entwässerungssystem zu testen. Weitere Informationen.
4. Analysezusammenfassung. Zeigt die Gesamtzahl der auf das Entwässerungssystem angewendeten Niederschlagsereignisse sowie die größte angegebene Laufzeit der Ereignisse an.
