Configurez des gabarits pour numéroter automatiquement les éléments Revit.
Un gabarit de numérotation utilise un filtre pour définir la portée, un paramètre de sortie et spécifie des règles de partitionnement (définition des séquences de numérotation), de correspondance et de formatage des nombres.
Vous pouvez définir plusieurs modèles pour le même élément, chacun avec son propre paramètre de sortie. Lorsque vous utilisez le même filtre et le même paramètre de sortie, le modèle qui se trouve en haut de la liste aura la priorité sur la numérotation du même élément. Si un modèle est désactivé ou si l’élément est retiré de la portée de la numérotation, sa valeur numérique reste sous forme de texte simple. L’ajout de l’élément dans la portée sera renuméroté en fonction de la partition à laquelle l’élément appartiendra
Les numéros sont attribués par le modèle dans l’ordre de création et de modification des éléments (si la correspondance est activée). Vous pouvez modifier le numéro selon vos besoins et lorsque le numéro que vous entrez est déjà utilisé, vous obtenez une erreur et vous pouvez choisir de permuter les numéros.

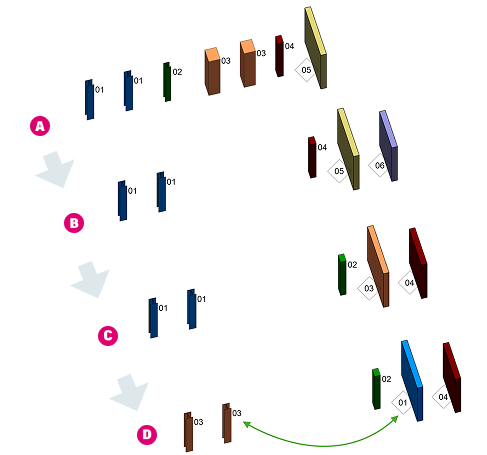

Voici un exemple de fonctionnement de la numérotation avec l’option de mise en correspondance activée.
A : les poteaux et les murs sont numérotés dans le même ordre, avec la correspondance géométrique activée
B : trois colonnes sont supprimées et un espace dans la séquence de numérotation est conservé. Un mur est ajouté et il obtient un numéro à la fin de la séquence. Les espaces ne sont pas comblés automatiquement.
C : exécution de la commande Supprimer les espaces pour la séquence de numérotation
