Analizowanie i interpretowanie danych systemu drenażu

Poznaj procesy analizy drenażu, aby podejmować świadome decyzje podczas projektowania modeli hydraulicznych i zapewnić wysoką jakość wyników.

Narzędzia do analizy drenażu to innowacyjne rozwiązanie, stworzone z myślą o potrzebach projektantów obiektów budowlanych. Rozumiemy wyzwania związane z bieżącymi procesami roboczymi, które zapewniają odpowiednie wyniki. Ten zestaw narzędzi umożliwia jak najpłynniejsze wykonywanie procesów analizy drenażu, eliminując konieczność częstego przełączania między różnymi narzędziami i interfejsami oraz znacznie zwiększając wydajność.

Otwieranie narzędzia do analizy

1. Wybierz element systemu drenażu (np. rurę zlewni, strukturę lub zbiornik).
2. Kliknij kolejno kartę Analiza panel Projekt Analizuj system drenażu analiza .

   Narzędzie Kryteria analizy zostanie otwarte w obszarze rysunku jako paleta.

Uwaga: Jeśli narzędzie Analiza drenażu nie zostanie otwarte, przejrzyj błędy i ostrzeżenia wyświetlane w wierszu polecenia.

Aby kontynuować, zobacz temat Proces roboczy analizy drenażu.

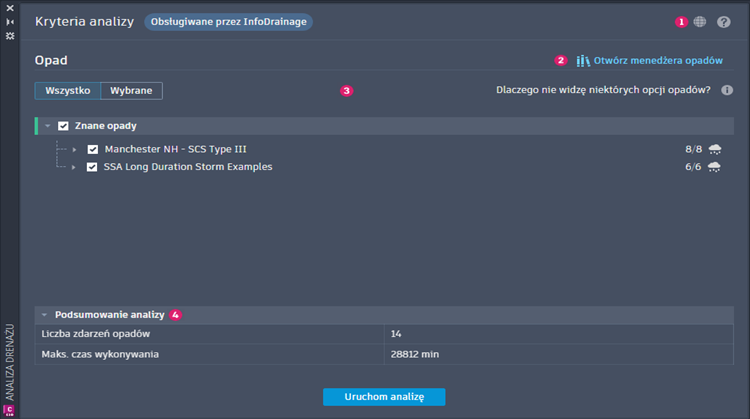

Interfejs użytkownika kryteriów analizy

Początkowy interfejs użytkownika kryteriów analizy umożliwia określenie danych dotyczących opadów w celu przetestowania bieżącego systemu drenażu. Jeśli zestawy opadów nie zostały skonfigurowane dla projektu, z poziomu interfejsu można otworzyć tylko Menedżera opadów. Dane dotyczące opadów są wymagane, aby rozpocząć proces analizy.

1. Ustawienia regionu serwera. Określa serwer pod względem geograficznym do przetwarzania w chmurze. Dowiedz się więcej.
2. Menedżer opadów. Otwiera menedżera opadów w celu edycji i wyboru poszczególnych zdarzeń opadów. Dowiedz się więcej.
3. Zestawy opadów w projekcie. Lista aktualnie skonfigurowanych zestawów opadów do zastosowania i przetestowania systemu drenażu. Dowiedz się więcej.
4. Podsumowanie analizy. Wyświetla całkowitą liczbę opadów zastosowanych do systemu drenażu i największy określony maksymalny czas segment zdarzeń.
